目前国内小口径支线管道由于受内外部条件限制，大多没有开展过清管工作，管道内部污物长期累积，导致管道内径发生较大变化，给内检测带来较大难度。
涩宁兰输气管道甘西南支线全长63.6km，管径219.1mm×6.3mm，设计压力6.3MPa，沿线地理环境以山地为主，地势起伏较大，地质灾害频发，自2011年投产以来一直未完成基线检测。2019年开始启动漏磁检测前清管作业，累计发送各类泡沫清管器16个。2020年4月换型采用机械清管器清管，但因管道严重屈曲变形造成机械清管器卡堵。
措施
（1）选用泡沫几何检测技术。该技术以泡沫体为载体，最大可通过40%OD变形点，采用先进的几何传感探头，能够识别管道内环焊缝、弯头及阀门等特征点，可以精准测量管道内径变化并准确定位，特别适用于情况不明的管线（图 1）。
.png)

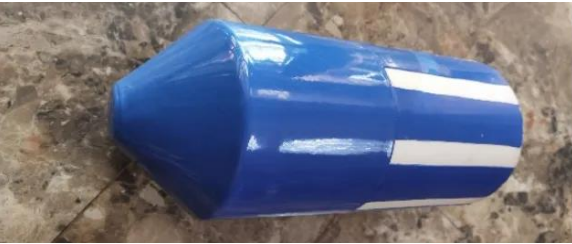

图 1 泡沫几何检测器
公司于2021年5月至6月实施泡沫几何检测，共排查出内径减小超过10%的缺陷点4处（图 2）。
.png)

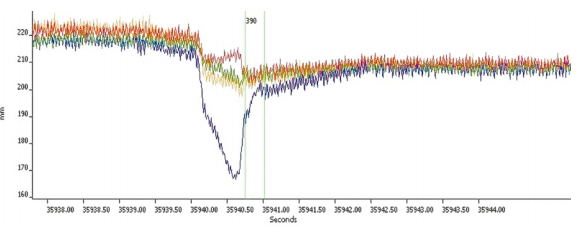

图 2 管道内径减少异常点信号

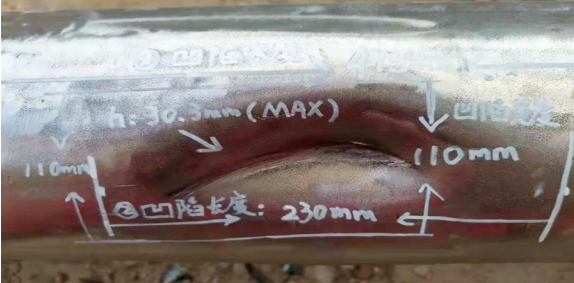

（2）开展缺陷开挖验证。通过泡沫几何检测定位信息，结合管道竣工资料，对4处较大变形点开挖验证，发现2处为变形缺陷、2处为管道内部存在异物所致，与检测报告相符（图 3）。
.png)
图 3 开挖验证变形管道实测

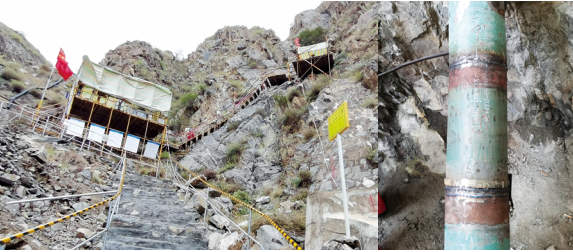

（3）实施缺陷换管修复。为有效消除管道本体安全隐患，同时为后续清管、检测创造有利条件，2021年9月完成对4处变形点的换管修复（图 4）。
.png)
图 3 开挖验证变形管道实测
启示
甘西南支线小口径管道通过应用泡沫几何检测，及时排查出了较大几何变形点，为排除管道安全隐患和后续通球作业提供了有力支撑，为小口径、低输量管线基线检测提供了借鉴。
