本文特注：本文仅限于一般技术讨论，可能会涉及到ISO和美国ASME标准的比较，其意图在于探讨标准背后的思路，并据此研讨全球最先进的水平和发展动向。与任何商业目的无关。

一、国际上精度设计的二种标准体系

对于制造业而言，产品几何精度设计无疑是最基础的技术，它是在今后工业互联网上跑的核心内容之一，脱离了这些核心内容的工业互联网不仅是摆设，更是劳民伤财的累赘。

长期以来，在几何精度设计和几何技术规范方面，国际上一直存在二种标准体系，即ISO的产品几何技术规范和验证（Geometry Production Specification and Verification , GPS&V）和美国机械工程师协会（American Society of Mechanical Engineers，ASME），其中：

• ISO GPS&V标准体系由150多个标准组成，并通过相互间的引用成为一个庞大的技术标准体系。同时，其还与产品技术文件（Technical Product Documentation，TPD）一起最终形成了完整的技术文件规范，其中涉及到了2D的工程图样、测量器具和3D的基于模型的工程表达，即基于模型的定义（Model Based Definition，MBd）(注：本文将基于模型的定义写成MBd是因为还有一个MBD，称为基于模型的设计，即Model Based Design，MBD)

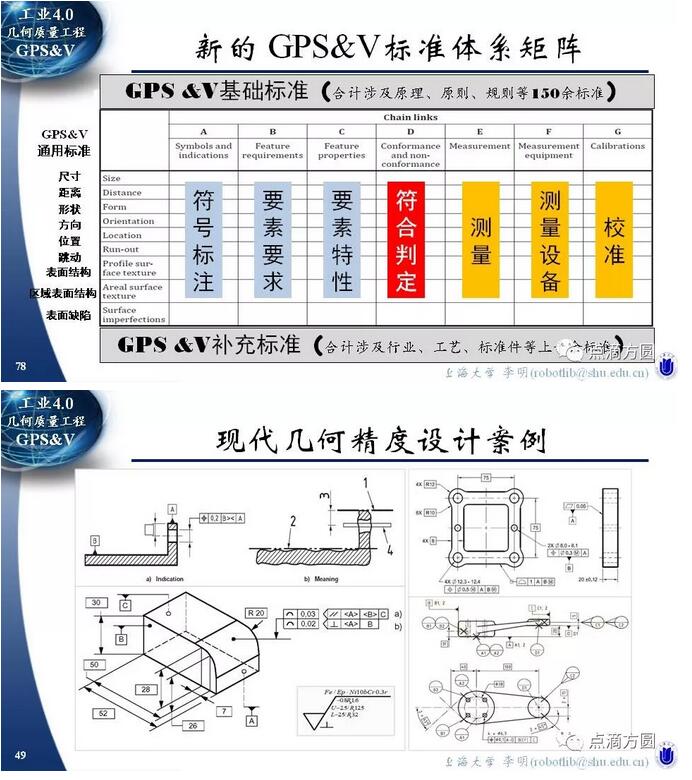

• 下面各图分别为ISO GPS&V标准体系的主要内容、最新标注案例示例。

• ASME也是一个标准体系，同样通过引用将ASME y14、ANSIB89等技术标准汇成一个整体，内容同样涉及到几何尺寸与公差标注（Geometric Dimensioning and Toleraning , GD&T）、图样规范、MBd、测量器具等。

• 但从理论基础、技术体系的系统性和先进性来看，二者还是有明显的代差。如果说2009年前的美国ASME标准更为实用的话，那么在2010年后，ISO的GPS&V标准已全面覆盖了美国ASME标准，并实现了根本性的超越。

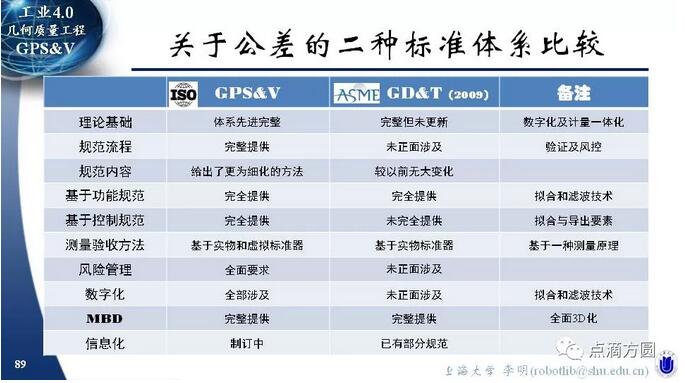

下图为对二个标准体系的对比（ISO GPS&V与ASME y14.5-2009版为代表的对比）

ISO标准的系统性和先进性归功于ISO从上世纪90年代开始对GPS&V标准体系的革命性重构。有关ISO的脱胎换骨过程，请参见本公众号（点滴方圆）的相关文章“一个始于90年代的工业4.0成功实践”以及“关于企业宣贯国家新公差标准的10个问答”（可直接点击链接）。

从这一点讲，笔者一直在关注着新一版美标ASME y14.5新版的修订情况，因为从中可以看到美国人在这一方面的思考。

二、新版ASME y14.5-2018版的修订思路及相关探讨

事实上ISO和SAME二大标准体系的进化一直是相互促进的，但不知何种原因，在上世纪90年代ISO标准体系重构的过程中，美国ASME标准并没有跟进，它一直沿用着原有的技术体系，这可以从GD&T 2009版的修订中看到。而此时，ISO已实现了全面数字化。

ISO的革命性变化自然也引起了美国人的重视，并在十几年前，ISO和ASME双方成立了相关工作组，专门应对二种标准体系的关系。从这一点讲，新一版美标的推进真得值得期待。经过10年的努力，2108版的几何尺寸与公差标注（Geometric Dimensioning and Toleraning , GD&T）终于正式推出。

关于这一新版的GD&T变化，已有相关公众号发表了相关的比较，面上的差异本文不再复述，这里主要探究一下新版美标的修订思路

1. 新版美标已在向ISO靠拢，其主要体现在相关数字化概念的出现，主要表现在对基准（Datum）、中心线/中心平面等术语定义的调整和增加。同时对跳动定义的专门修改也在一定程度上表现了这种思路

2. 对ISO于2010年就弃用的线性尺寸标法进行了明确的跟进。并表现出将弃用线性尺寸的倾向，但在内容上还是保留了线性尺寸的标法和大量的案例。而一般线性尺寸的标注不仅对于精度控制不利，更会影响MBD的应用

3. 和ISO 1101-2017标准一样，对标准中几乎所有出现的案例都同时给出了2D和3D的规范标注方法，为MBd/MBD标准及应用提供了一定的基础

4. 去除了“对称度”和“同轴度（/同心度）”的符号。但保留了同轴度的术语。这二者的控制功能由位置度承担，这个操作事实上在2009版中已有替用的出现

5. 给出了类似ISO“OZ”功能的动态轮廓度修饰符“△”，增强了对加工过程的控制

6. 增加了相当的篇幅和案例

从上面的总体变化来看，这版美标较之上一版，除了在某些术语定义中有些数字化痕迹外，并没有实质性的变化，令人失望。

当然，这里我们需要理解的是，作为一个工业化多年，并形成了自己标准体系的国家而言，要一下子在工业界翻转整个标准体系是极其困难的，从某种角度讲基本上也是不可能的。

从ASME标准修订的情况看，ASME总体将向ISO靠，但这将是一个至少10年以上的艰难进程。到底是什么原因造成在ISO脱胎换骨时，美国ASME标准还在原来轨道上走呢？这是一个值得思考的问题和值得探究的迷。

三、从ASME y14.5-2018的内容看全球几何精度的水平和发展

从最新的ISO1101-2017和ASME y14.5-2018标准内容比较来看，可以得出以下结论

1. ISO的GPS&V标准引领着全球几何精度设计、控制技术的发展，它不仅全面完成了标准体系架构，更以惊人的速度全面完善之中，并已全面对接了未来制造模式

2. ISO和ASME标准都将3D标注作为标准修订的一个重要内容，但从其具体规范的内容来看，还远未达到实用的要求。有关这部分展开，可参见本公众号的文章“工业互联网上跑些什么 ？关于MBD的10个问题” （可直接点击链接）

3. 尽管还有面向MBd/MBD的ISO16792、ASME y14.43等标准，但这些标准主要规范的是3D标注和应用方法，其具体标注内容和规范标注并不是这些标准的主要内容。而正在新制订的ASME y14.47则是MIL 31000A的进阶，主要是技术数据包（Technical Data Packages , TDP）的规范。有关这方面问题，将另撰文讨论

4. 尽管ANSI QualityInformation Framework (QIF)标准对基于MBD的信息化架构进行了规范，但在其核心的GD&T没有规范到位的情况下，其作用也无法正常发挥

从上面的情况来看，ISO的GPS&V标准体系已全面对接了面向未来的几何精度控制要求，但基于模型的设计（MBD）应用还有时日，这一点也可以从NIST的MBD年会中看到。而MBE等应该还远在概念层面。期待今年即将召开的MBD年会中会有新的进展。

事实上，就是MBD的核心，3D的GD&T完成了全面规范，企业的MBD也未必能真正应用，因为还有N多的企业规范需要配套制订。

对于中国制造而言，美国ASME GD&T标准落后的局面值得我们思考，我们更应该思考的是应该如何迎头赶上。事实上，我们在几何精度领域在理念、思路方面与ISO GPS&V标准体系的差距巨大。因此，尽快学习最新ISO GPS&V标准，更新理念和思路是最重要的。至于MBD，没了GPS&V的基础，以及信息化技术的熔入是不可能真正实用的。
