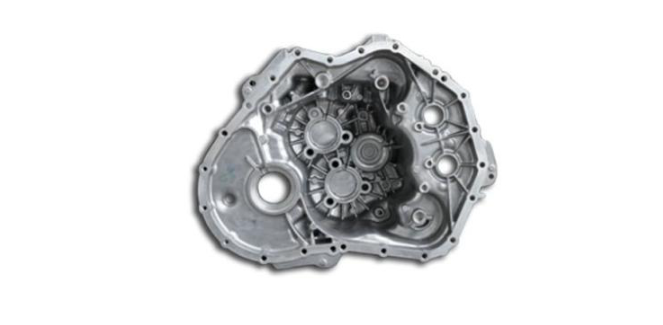

随着新能源汽车、高性能混动系统和高效燃油动力持续升级，传动系统正朝着更高效率、更低噪声、更长寿命的方向发展，对核心零部件制造提出了更高的精度要求。作为支撑齿轮组、离合器及润滑系统的关键结构件，变速箱壳体集成大量高精度孔系，其形位公差精度直接影响传动效率、NVH性能与整机可靠性。在此背景下，壳体孔系测量的精度与效率，正成为汽车核心零部件制造的重要课题。

行业挑战：变速箱壳体孔系测量的多重困境

       某头部汽车零部件制造企业在变速箱壳体量产过程中，需要完成多组轴承孔的同轴度、大量深孔与盲孔的尺寸及位置公差检测，并要求一次装夹完成全尺寸测量。由于壳体结构持续优化，深孔、盲孔比例不断提升，传统测量方案逐渐暴露出多重局限：

深孔盲孔测量易失真：长测针伸入深孔后易发生弯曲形变，影响数据采集质量。

复杂孔系同轴度管控难：输入轴、输出轴及差速器轴等孔系空间关联度高，微小偏差都可能引发齿轮异响、磨损甚至卡死。

检测效率难以满足量产需求：多次装夹、复杂编程及现场调试增加检测周期，难以适应量产节拍。

        如何打破上述困局，在保证精度的同时跟上产线节拍，成为该客户亟需突破的关键问题。

技术方案：高精度三坐标，助力精准形位公差测量

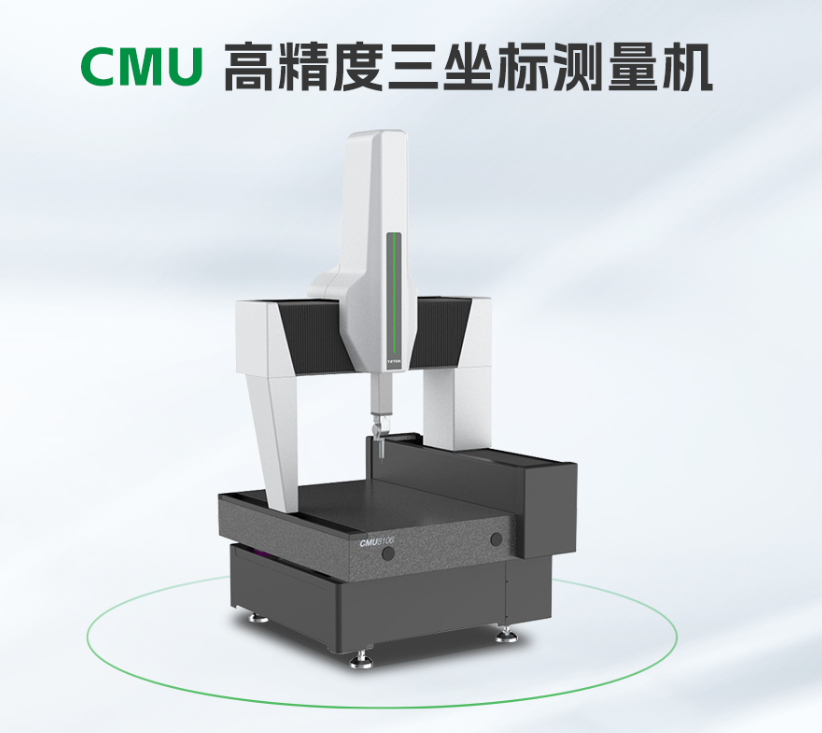

       针对上述痛点，天准科技构建了基于CMU三坐标测量机与Vispec Cube自研软件的测量解决方案，通过高精度运动控制、自动旋转测座、连续扫描与离线编程等技术，实现复杂孔系的高精度、高效率检测。

1、自动旋转测座与连续扫描，保障复杂孔系测量精度

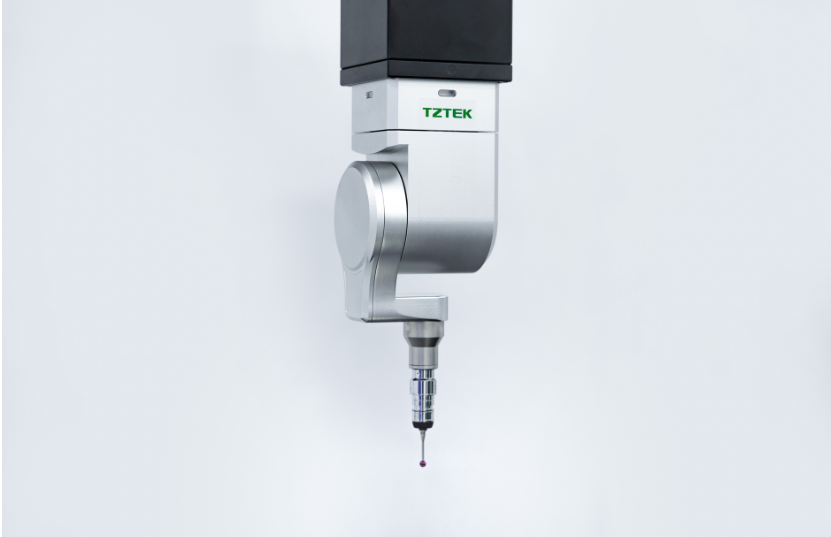

       方案搭载天准自研TR50测座，支持A/B轴自动旋转，最小旋转分度达5°，可根据不同孔位自动调整测针姿态，使测针始终保持最佳测量方向，有效提升复杂孔系的测量稳定性。

       结合连续扫描技术，系统沿被测特征自动采集大量数据点，对孔系真实几何形貌进行高精度拟合，有效降低深孔、盲孔测量误差。

2、数字化路径规划，实现一次装夹全尺寸检测

       系统基于CAD数模自动规划测量路径，并结合坐标系建立与安全空间避让，合理控制测量速度，抑制振动干扰，实现一次装夹完成复杂壳体全尺寸检测，在保证测量精度的同时有效提升效率。此外，方案采用柔性夹具装夹，有效降低装夹变形对测量结果的影响。

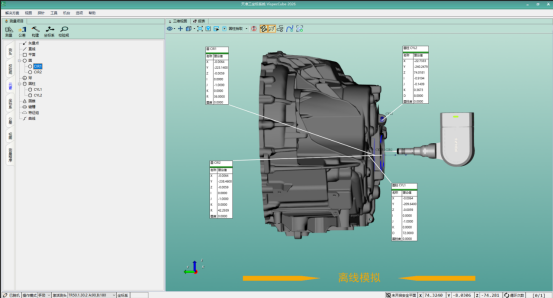

3、离线编程与碰撞仿真，缩短换型周期

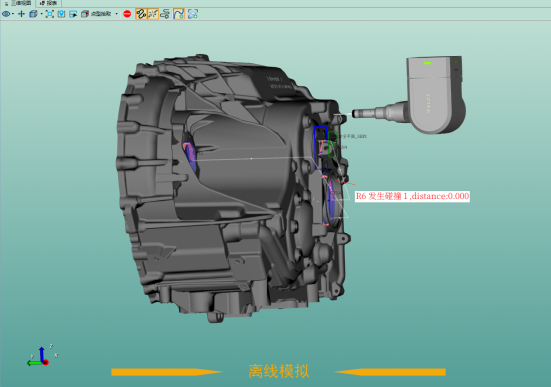

       针对汽车行业多品类、快节奏的生产特点，方案支持离线编程功能，可直接导入壳体的3D数模完成测量程序编制。程序生成前，软件自动执行全路径碰撞模拟，提前规避测针与工件、夹具的干涉风险，减少现场调试时间，加快换型节奏，提高程序运行稳定性。

价值创造：精度效率双提升，赋能汽车先进制造

       方案导入后，客户在变速箱壳体检测环节实现了精度、效率与一致性的全面提升：

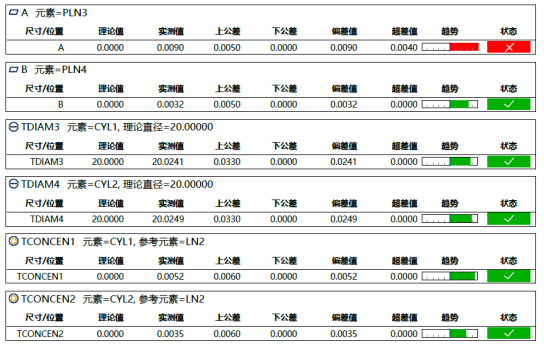

・深孔、盲孔形位公差检测更加稳定，多孔系同轴度测量满足严苛制程要求；

・一次装夹完成复杂结构全尺寸检测，有效提升整体效率；

・离线编程大幅缩短程序开发与换型周期；

・自动化测量减少人为因素影响，进一步提升检测一致性和数据可靠性。

       对于先进制造而言，高精度测量不仅意味着更准确的数据，也意味着更稳定的制造过程、更高的产品良率和更可靠的产品品质。从变速箱壳体到发动机缸体、电机壳体，以及其他汽车核心零部件，高精度工业测量正成为汽车制造数字化升级的重要基础能力。

       依托"AI×精密光机电"核心技术平台，天准科技持续打造面向汽车行业的高端量检测装备，助力汽车产业高质量发展。如需了解更多汽车行业高精度测量解决方案，欢迎联系天准科技。
