带表检具反表测量器变正表测量器结构

http://www.qctester.com/ 来源: 本站原创  浏览次数:4435 发布时间:2014-3-5 QC检测仪器网

神龙汽车有限公司技术中心刘嘉斌

    摘要:在质量检测和质量控制中经常会用到带百分表的测量检具,用来检测孔的加工深度等,用同结构的测量器,测量不同基准和不同形式的孔深尺寸时,显示测量结果的百分表的正、负值的方向是不同的,为了使百分表的测量结果正、负值显示方向一致,需要对测量器的结构进行改进。

关键词:带表检具,测量器,反表变正表。

前言

    在缸盖加工中,有很多孔深或高度尺寸,要用带表测量检具进行检查,以便监控被加工尺寸的质量和指导调整设备,但由于测量基准和测量尺寸的不同,带表检具表的显示值的正、负值方向是不一致的,给操作工的实际操作带来不便,易造成误判和设备调整反向,更由于有些用表在出厂时就在表盘上刻上了正、负的方向,更易造成错觉和误判,出现质量问题,就经常要在工艺上注明带表检具表的显示值的正、负方向。为了使百分表的测量结果正、负显示值与通俗约定的正、负显示值方向一致,不使操作工误判和误调设备,就需要对测量器的结构进行改进。下面就带表检具测量器的反表变正表结构进行介绍。

1、 百分表或千分表正负值方向的通俗约定

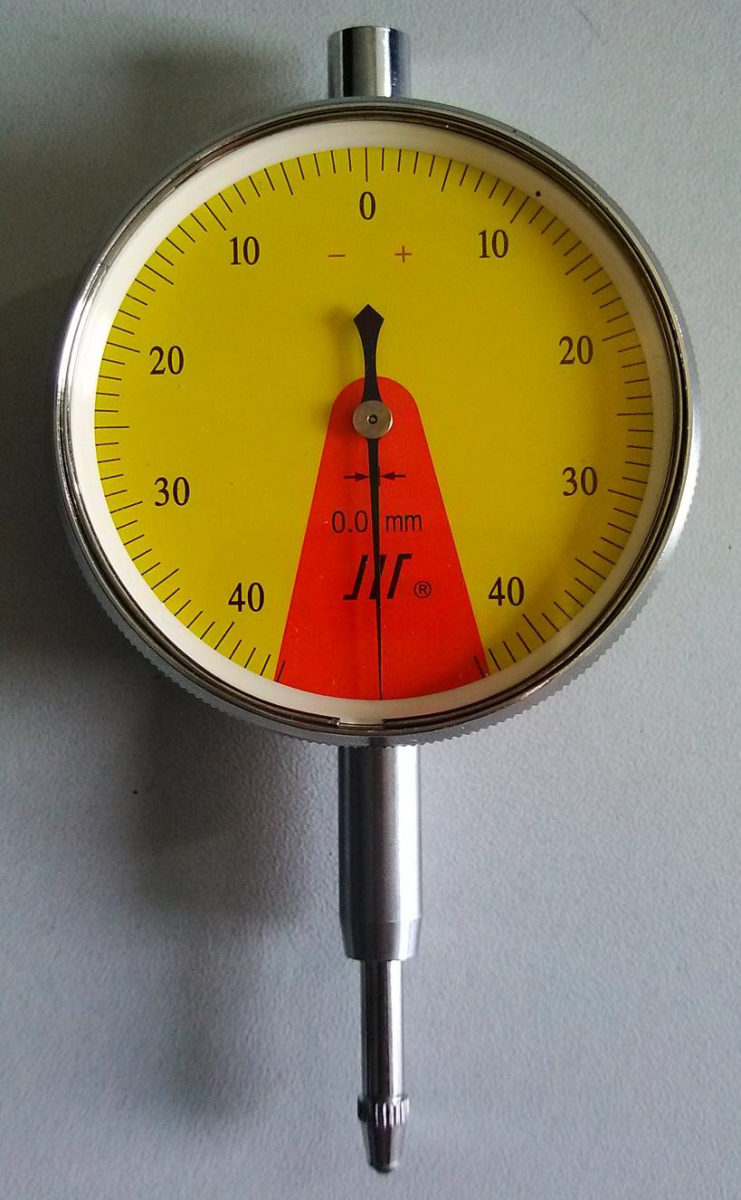

    百分表或千分表在日常的使用中,表的正、负指的方向大家都有一个通俗的约定,即:在表杆被压缩,表针顺时针旋转时,表的显示值为正方向,反之,当表杆伸长,表针逆时针旋转时,表的显示值为负方向,有很多表的制造厂家,在表出厂时就按通俗的约定,在表盘上刻上了正、负值的方向。如图-1所示

图-1 表出厂时的正负方向

2、正表被测尺寸及检具测量器的结构

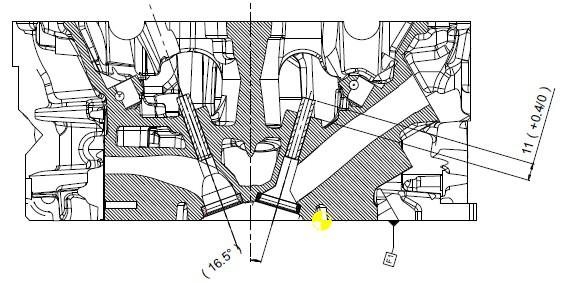

    例如:缸盖导管压装后需要用带表检具进行测量被测尺寸11(+0.4/0),如图-2所示。

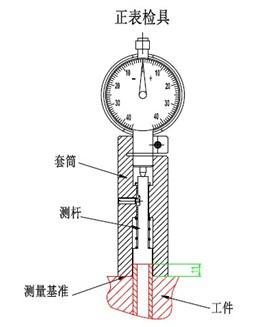

该高度尺寸用带表检具测量。从检具的测量器的结构图-3来看,测量基准是在外套筒上,显示表被固定在外套筒上,在测量过程中,被测尺寸变大时,测量器的测杆是向上移动的,随之表杆是被压缩的,表针正时针旋转,此时表针显示的是正值;反之,尺寸变小时,测量器的测杆是向下移动的,随之表杆是伸长的,表针逆时针旋转,此时表针显示的是负值;符合通俗约定的表显示值正、负方向。

图-3正表检具测量器结构图

3、反表被测尺寸及检具测量器结构图

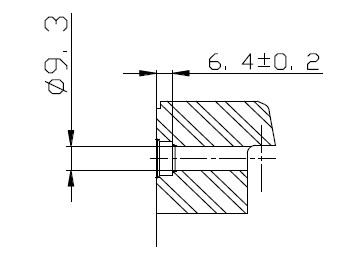

    例如:缸盖发动机支架定位销孔深度6.4±0.2尺寸,图-4所示。

图-4缸盖发动机支架定位销孔深度图

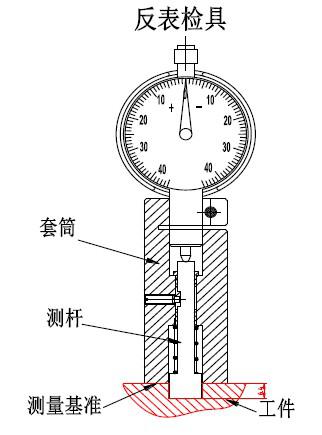

同样用外套筒为测量基准,表依然固定在外套筒上,用相同结构测量器检查该孔深度时,看其测量器的表针变化情况,如图-5所示。从检具的测量器的结构图-6来看,在尺寸变大时,测量器的测杆是向下移动的,表杆是伸长的,表针逆时针旋转,此时表针显示的是正值;反之,在尺寸变小时,测量器的测杆是向上移动的,表杆是被压缩的,表针顺时针旋转,此时表针显示的是负值;正是通俗约定的表显示值正、负反方向。这时要在工艺上明确表示测量器读表值的正、负方向,以提示和告知操作工,此时的测量结果的正、负值与表出厂时表盘上刻的正、负值方向是不一致的。

图-5反表检测量器具结构图

4、变反表检具为正表检具结构

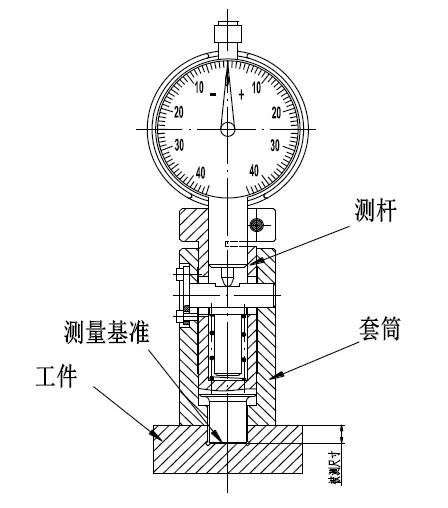

    反表显示在使用中,容易给操作工造成误判,容易出现质量问题,但表的结构是不能变化的,只能改变测量器的结构或在工艺中明确表的正、负值方向,为管理方便,努力改造测量器的结构。改造后的测量器如图-6所示,

图-6 反表变正表检具测量器结构图

    反表变正表检具测量器是怎样实现的:

1) 改变测量基准:测量基准由孔口端面变为孔底面。

2) 移动件改变:由测杆移动变为外套筒移动。

3) 表的固定位置改变:由固定在外套筒上改为固定在测杆上。

4) 表头接触点的变化:表头接触点由直接压在测杆上变为通过固定在外套筒上的横销,而压在外套筒上。

    通过上述四个方面的改变,最终实现反表变正表的测量器结构,保证测量器的正、负值显示值的方向与通孰表的约定正、负值方向一致。
