您是否有这样的疑惑，一个表面看似光洁完整的工件，其内部是否也完美无瑕呢？

您是否有这样的需求，一个无法拆卸浑然一体的产品，如何能看到其内部结构呢？

蔡司X射线解决方案，助您洞察内部缺陷和结构尺寸，实现真正意义的无损检测。

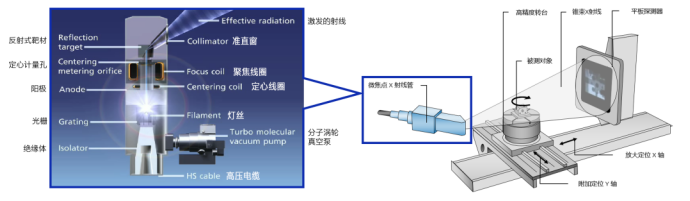

CT是Computed Tomography的首字母缩写，即计算机断层成像技术。

X射线穿透物体时，由于物体不同部位的密度和厚度差异，射线能量会有不同程度的衰减。

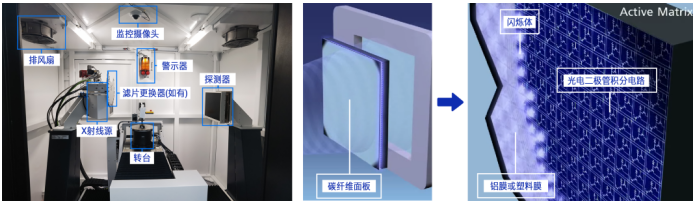

CT就是利用该现象，将物体放在高精度转台上做360°旋转，每转动一个特定角度，探测器就会将实时接受到X射线能量转变为光电信号，经后续处理就可以得到物体在该角度下的实时灰度图像。

计算机对这些原始图像进行滤波反投影重构计算，得到物体的体积文件。利用ZEISS INSPECT X-RAY分析软件对体积文件进行各种角度剖切，就可以查看物体内部结构的详细切片图。

工件内部的缺陷可能会对产品稳定性产生重大影响，错误的几何形状也会导致产品装配的配合问题。因此，尽早对缺陷进行可靠检测至关重要。使用蔡司CT设备只需一次扫描，即可解决这些疑难问题。

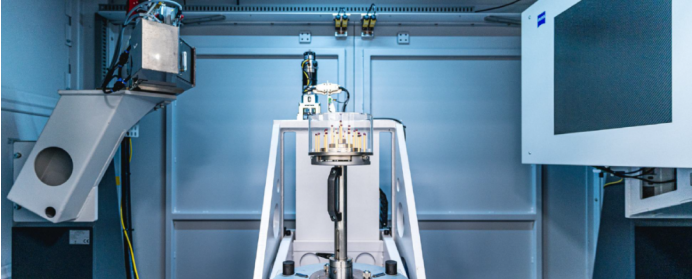

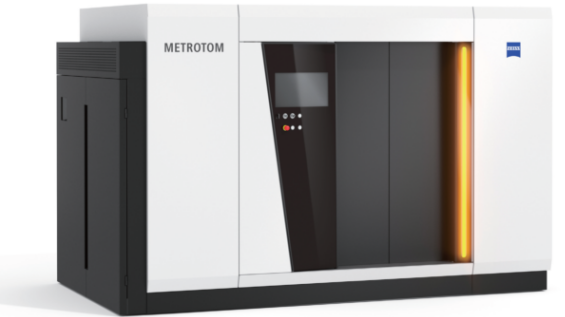

ZEISS METROTOM 800/1500系列CT设备，射线源最高电压225kV，最高电流3000μA，最大功率500W。传承了蔡司优秀的工业设计风格，将设备的控制柜等所有部件合为一体，外观低调内敛，内部配置丰富。一体化的铅房防护设计，保证了操作者的使用安全和身体健康。稳定的精度补偿机构和校准器具，确保每一次日常扫描的精准。

该设备最大占地面积为6.7㎡，即便是在比较狭小的测量室内，也可以灵活安装。并且设备采用了可踏入式设计，操作者可以从正面直接步入设备内部，能更方便地装载较大或者较重的工件。

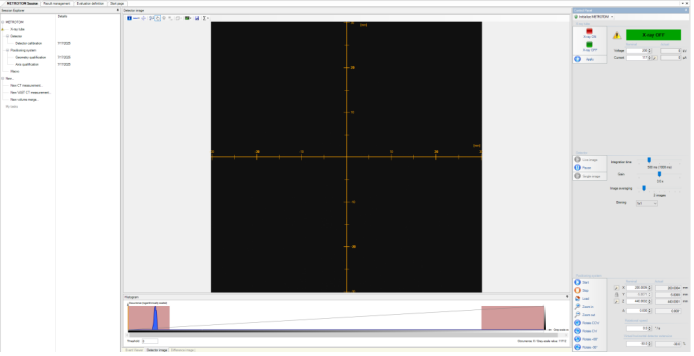

ZEISS METROTOM OS扫描软件

ZEISS METROTOM OS软件是蔡司的CT软件之一，用于控制和操作METROTOM系列CT机器。该软件不仅提供了直观的用户界面，还支持多种扫描设置和参数优化，确保用户轻松获得高质量的扫描结果。通过蔡司培训讲师的常规培训，操作人员即可轻松掌握该软件对产品进行CT扫描。

a用户友好性

ZEISS METROTOM OS提供了一个清晰易懂的多语言用户界面，操作人员可以根据需求变更软件语言，并能够轻松设置扫描参数如电压、电流、曝光时间和照片数量等关键参数，大大简化了操作流程。

软件还会记录每次扫描所用的参数，并自动保存在结果列表中，方便后续调用和查看参数。

b高效的数据采集

软件中标配了VAST CT扫描模式，利用trigger box技术，最高可实现40%-50%的扫描速度提升，结合蔡司垂直拼接和水平拓展功能，所测产品最高尺寸可达870mm，最大回转直径可615mm。特别适合大尺寸零件的快速检测。

c完善的后处理功能

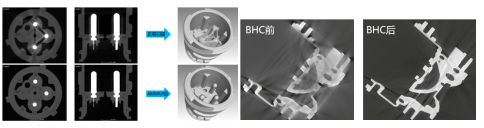

软件中可以实现多种后处理操作，对扫描结果进行优化和改善，帮助我们获得比较完美的扫描数据。比如在下图中展示的复合材料伪影抑制效果(左)和射束硬化修正的效果(右)。

ZEISS INSPECT X-RAY分析软件

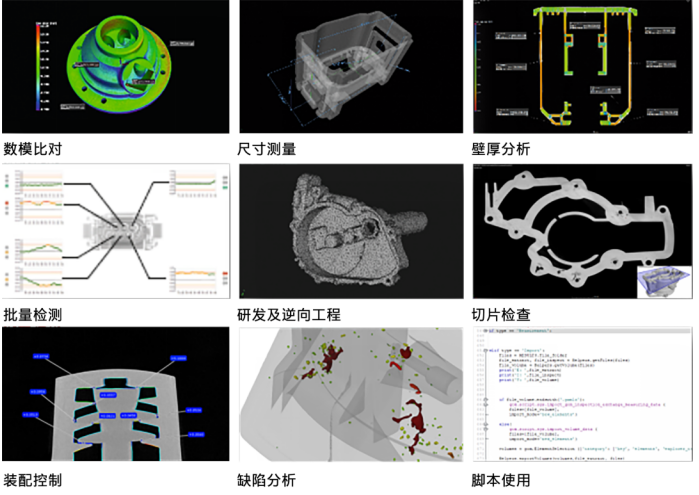

ZEISS INSPECT X-RAY是一款专为工业CT数据处理设计的软件，能够高效地可视化操作和分析体积数据，深入应用于缺陷检测、尺寸分析和装配检查等领域。在医疗、电子、航天、注塑、新能源汽车、传统铸造业等行业也有广泛的应用。

ZEISS INSPECT X-RAY功能强大且易于使用，不仅能提高工作效率，还确保了测量结果的准确性和可靠性，是工业CT应用中的理想选择。用户还可以下载ZEISS Quality Suite并安装该软件，使用公司邮箱注册后进行为期14天的免费试用，体验完整的软件功能。到期之后可自动转换为本年度内的免费基本版软件，且无需任何额外费用。

软件应用培训介绍

蔡司目前针对ZEISS METROTOM OS扫描软件、ZEISS INSPECT X-RAY分析软件提供了详细的培训教程和后续的技术支持。蔡司分布在全国的各个质量卓越中心拥有专业的软件应用工程师，可以为客户提供专业系统的培训。

这里我们简单罗列了两种软件的培训大纲。

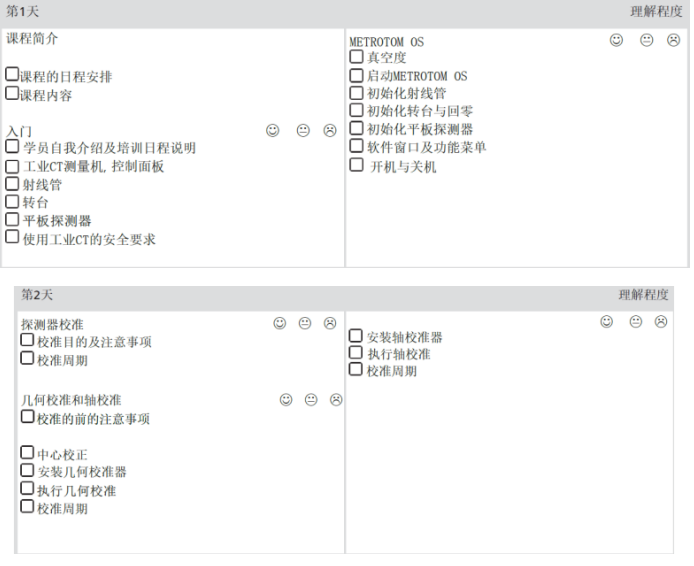

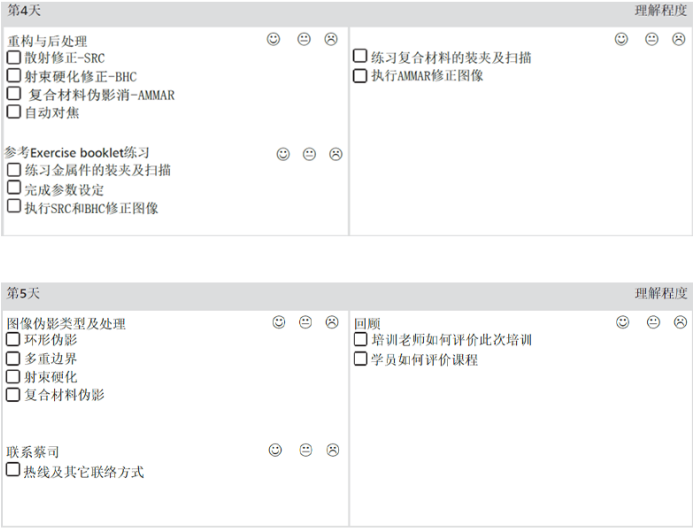

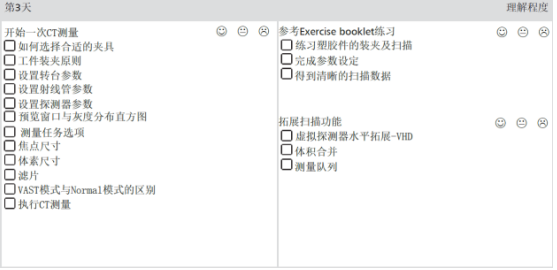

ZEISS METROTOM OS扫描软件培训大纲

ZEISS INSPECT X-RAY分析软件培训大纲

蔡司为CT用户提供的培训服务，除前述两款软件相关培训外，亦涵盖更多专业及进阶课程。培训结业后，蔡司将授予相应的培训证书。欢迎对相关培训感兴趣或有软件技能提升需求的用户，咨询当地蔡司服务人员或拨打蔡司热线4006869906，了解更多培训详情。
