适用于管道和储罐完整性检测的全面腐蚀监测工具箱

油气管道和储罐的预防性维护有助于确保人员安全，保持原料流动畅通。作为领先无损探伤设备制造商，我们的DC系列（DC1-DC5）双晶换能器可以为管道和储罐完整性检测提供全面腐蚀监测工具箱。这类针对腐蚀和薄壁材料进行优化的多功能、紧凑型换能器可与各种无损探伤仪器和超声检查程序配合使用。

该换能器所有型号的信号均比同类产品更干净，振动周期更少，因此有助于分辨更细微的缺陷，可以更加贴近表面进行检测，并且能够区分两种信号指示。

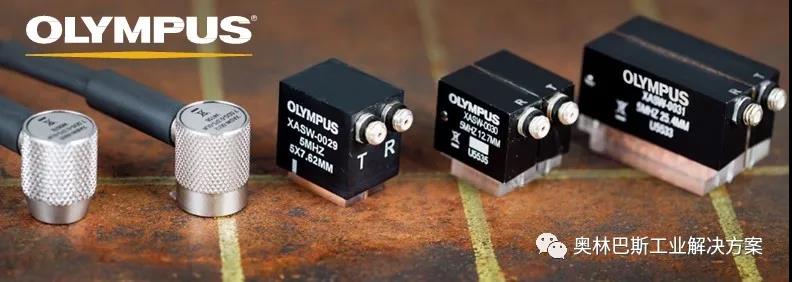

DC1和DC2换能器：耐用可靠且功能全面

采用7.5 MHz频率和小屋顶角的DC1和DC2双晶换能器可以为0.30–2英寸（7.6–50.8毫米）钢材提供最佳的近表面分辨率。

主要优点：

• 各种薄材的理想选择

• 在厚度测量、腐蚀成像和缺陷定量方面表现出色

• 可提供标准型（DC1）和厚壁型（DC2）外壳

• 厚壁耐磨型外壳（DC2）让其即便频繁发生刮擦也可确保持久耐用

• 适用于外径小至1英寸（25.4毫米）的管道

• 具有最高可达150°C（300°F）的耐热延迟块，特别适用于高温管道和储罐检查

• 适合狭小空间：厚度较薄（18毫米高）和0.455英寸（DC1）/0.56英寸末端直径（DC2）

• 滚花外壳方便握持

• 可与非模制BNC或LEMO连接器广泛兼容

• 经过改进的弹簧应力释放设计（仅限BNC连接器）能够尽可能减少电缆损坏

DC3–DC5换能器：可检测更薄材料，且功能不止于腐蚀监测

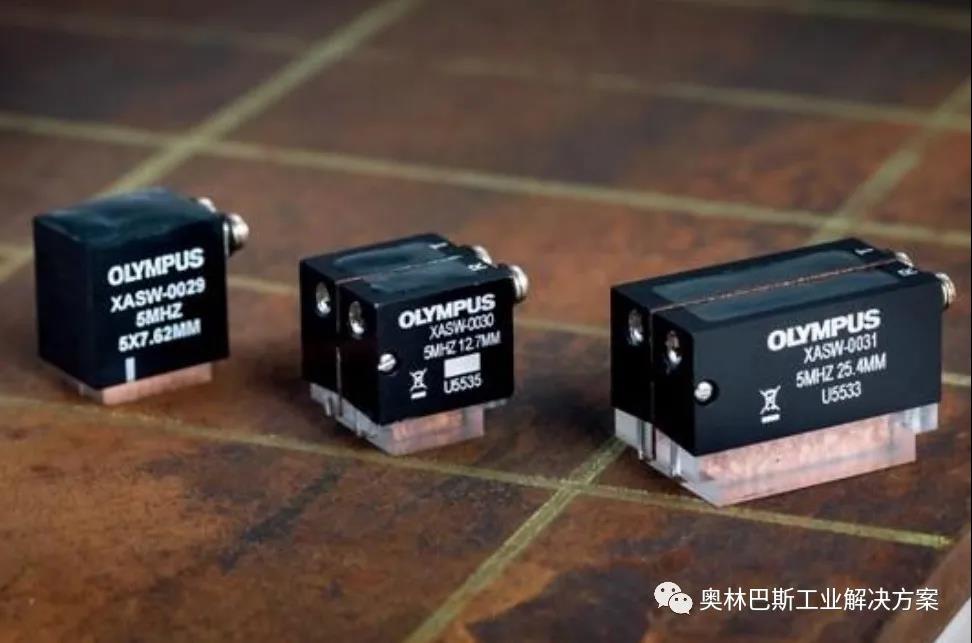

DC3、DC4和DC5双元件换能器可以拓展您的检测能力。5 MHz频率以及最佳元件规格/检测位置让其能够检测更薄材料—检测深度在0-1.5英寸（0-38.1毫米）之间。DC3型采用的大角度设计让该型号换能器不止于用于腐蚀监测和厚度测量，还可用于薄壁管道焊缝检测和其他应用。

DC3换能器：快速管道焊缝测试和薄壁材料检测

采用5 MHz频率和大角度纵波的DC3双晶换能器可以在0至0.6英寸（0至15.24毫米）极薄材料检测方面实现最佳近表面分辨率。

主要优点：

• 大角度纵波：针对薄壁材料进行不止于腐蚀监测的检测

• 快速、可靠的超声波薄壁管道焊缝检查工具

• 可以实现与同类产品类似的高速手动焊缝检查

• 采用更高能量的双压电复合材料晶片• 避免串扰的音高捕获技术噪音屏障

• 适用于在狭小空间对难以接触的部位进行检测（如锅炉管路）

• 集成式楔块让换能器尺寸更加紧凑

• 可与各种无损探伤仪器配合使用的Microdot 连接器

应用包括：

• 薄壁管道、锅炉管路和其他薄壁部件的高速手动检查

• 平面缺陷分析和定量

• 根据指示区分焊缝根部几何形状• 管道长缝和环缝检查

• 锅炉管路焊缝

• 制药管道

• 热交换器管道

• 核工业薄壁部件

DC4和DC5换能器：专门优化用于薄型材料的缺陷检测以及厚度测量

采用5 MHz频率、小倾角元件和0度纵波的DC4和DC5双晶换能器能够对0–1.5英寸（0–38.1毫米）范围的薄壁材料进行强化的厚度测量和缺陷检测。

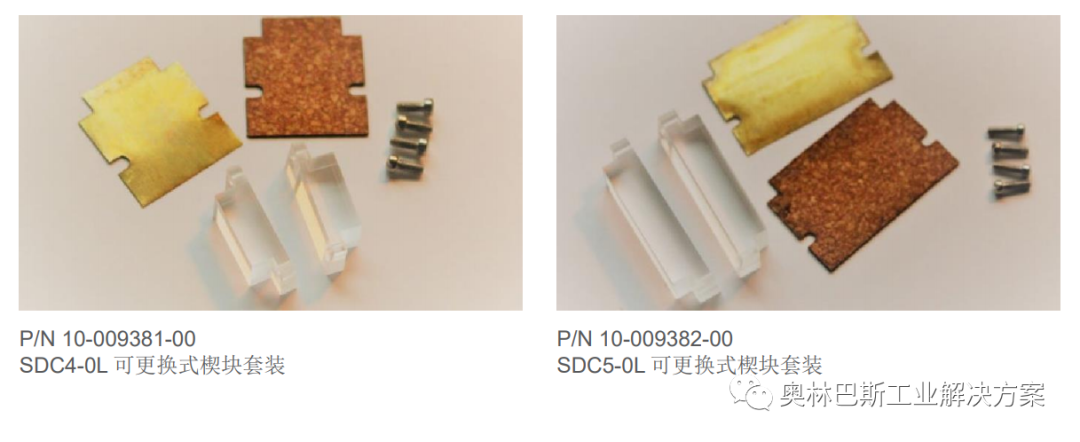

适用于DC4和DC5换能器的替用楔块套装

适合特殊检测标准的换能器混合和搭配使用

根据您的应用不同，五种换能器任何一种型号或型号组合均可实现更出色的腐蚀监测和缺陷定量。现场检测条件千变万化，使用总厚度范围0–2英寸（0–50.8毫米）的全套换能器以及配有DC3型换能器的管道焊缝特别检查工具可以让您占尽优势。

在与EPOCH™ 650或6LT探伤仪或38DL PLUS™厚度规*配合使用的情况下，在评估标称壁厚、点蚀和缺陷类型/定量时可以实现准确、高效的腐蚀成像。

*由于屋顶角之故，DC1、DC2、DC4和DC5换能器可能需要手动进行V-型路径校正。

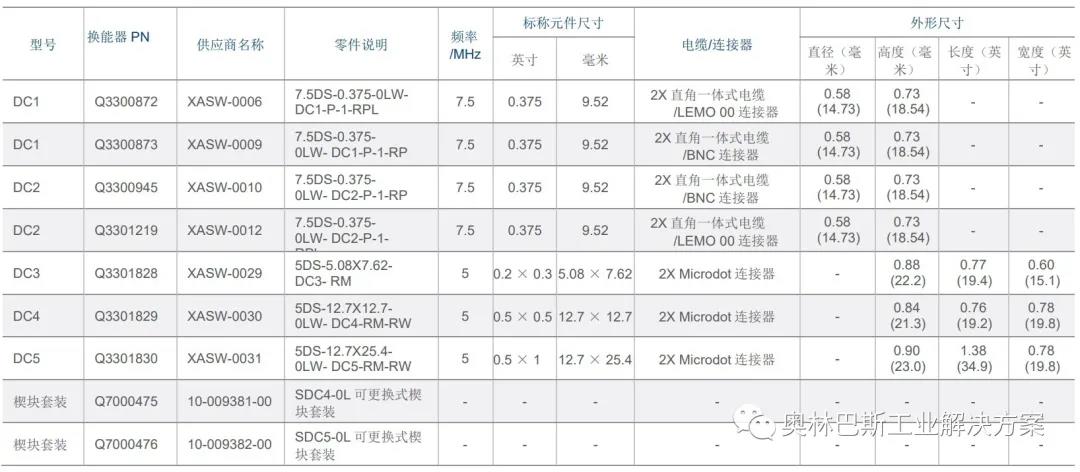

DC1-DC5换能器计数参数和外形尺寸

已通过ISO 9001、ISO 14001和OHSAS 18001认证。

*所有规格如有更改，恕不另行通知。

所有品牌均为其各自所有者和第三方实体的商标或注册商标。

Olympus、Olympus logo、EPOCH和38DL PLUS均为Olympus Corporation或其子公司的商标。
