某项目检测合格的一条对接焊缝，在后续RT检测中发现存在较长的连续性缺陷，气刨后证实为单边垂直坡口面未融合。经过分析得出缺陷漏评原因为现场检测人员未了解到坡口型式变化，导致扫查中步进偏移不正确。现将过程分享给大家。
一．现场扫查

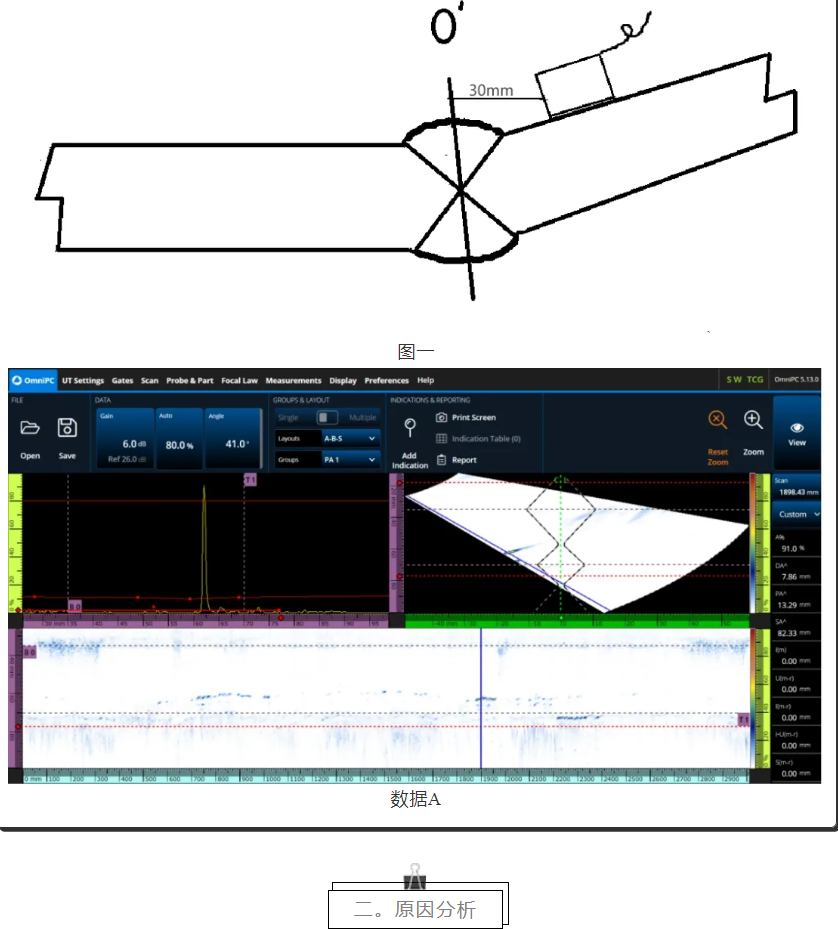

由于该项目进程已过半，期间坡口型式没有变化，均为“X”，所以按照预期坡口设置和扫查计划规定，检测人员以焊缝中心线为0基准线，量取30mm距离做offset30扫查（见图一），取回数据A。判读结果为焊缝及热影响区ACC。
.png)

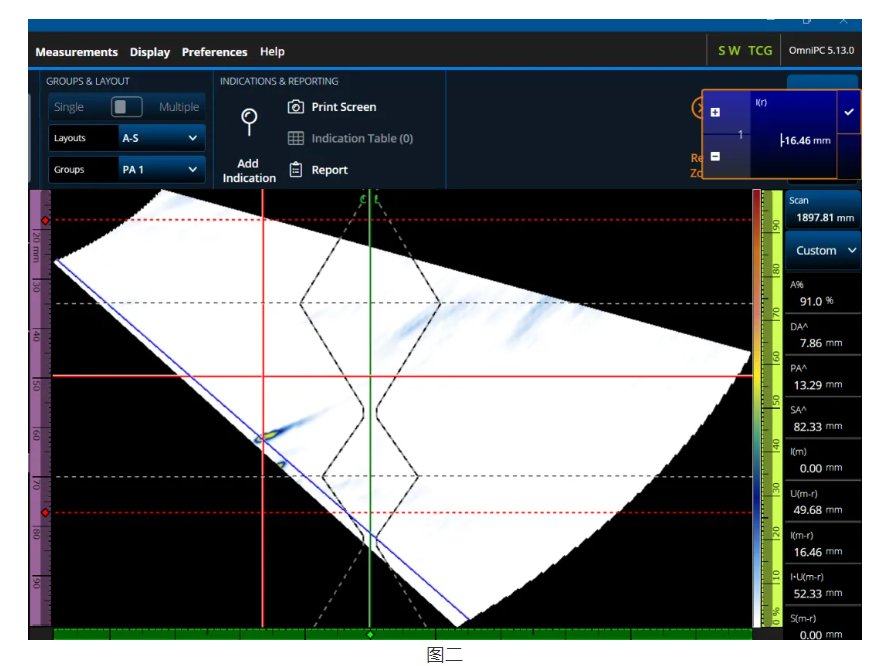

在RT检测不合格结果出来后，我们立即用UT进行了缺陷定位，发现数据A中的母材信号实际发生在焊缝中心线附近，也就是说PAUT中信号的水平位置发生了16.7mm的偏移（见图二）。
.png)
原来，该焊缝是此项目中唯一的一处K型坡口，数据中的坡口形式和步进偏移需要修正（见图三），才能在扇扫图中正确的显示信号在焊缝中的实际位置（见数据B）。
.png)
.png)
将步进偏移修正为-15mm，坡口形式改为“K”型，可以在扇扫图上（数据B）看到缺陷信号位于根部附近垂直坡口面上。
