| http://www.qctester.com/ 来源:
本站原创
浏览次数：9589 发布时间：2023-3-24 QC检测仪器网 |

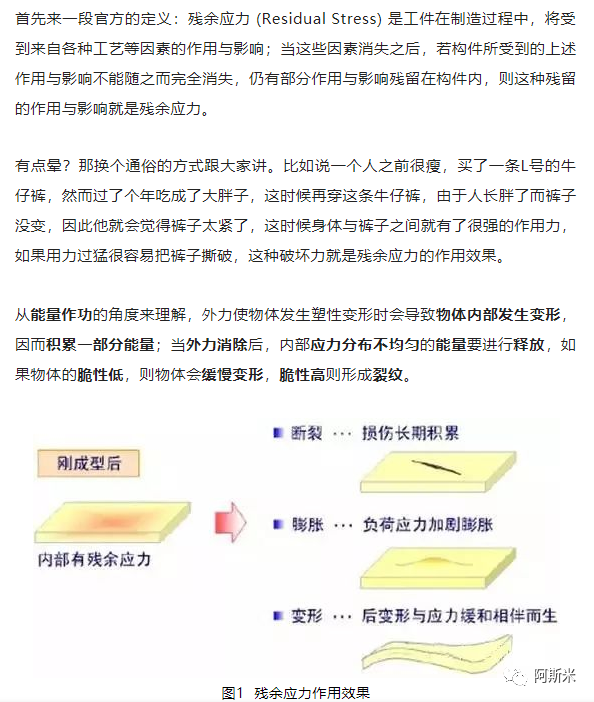

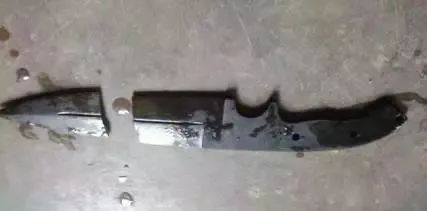

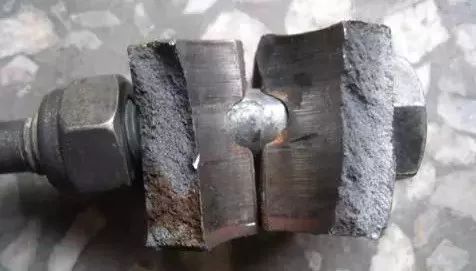

热处理的淬火过程中，过冷奥氏体进行马氏体转变时容易导致材料断裂。
对于残余应力的测量，从大类上可以分为机械法、化学法和X射线法三种。

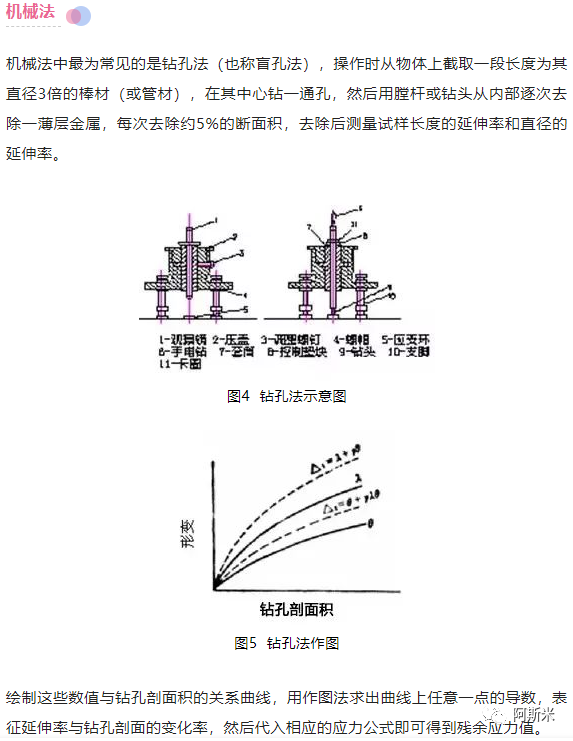

.png)
.png)

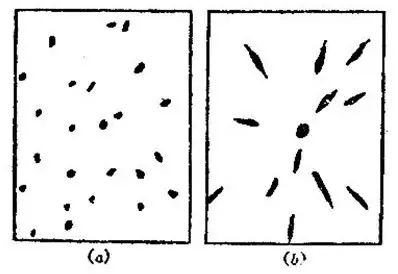

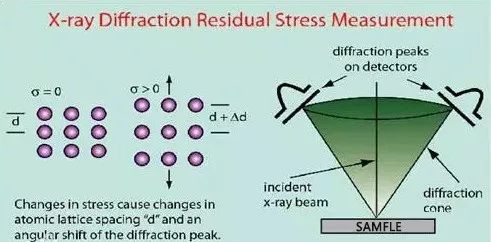

X射线法可利用X射线穿透金属件，其中劳埃法是通过干扰斑点形状的变化来定性地确定残余应力。
当无残余应力存在时，各干扰斑点呈点状分布。有残余应力时，各干扰斑点伸长，呈“星芒”状。

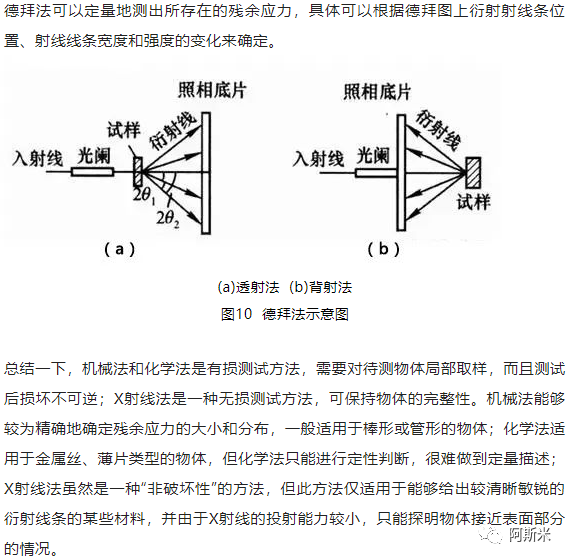

.png)
既然残余应力危害这么多，那么行之有效的消除方法就显得十分必要了。消除方法有热处理、静载荷加压、振动时效和机械处理四种方法。

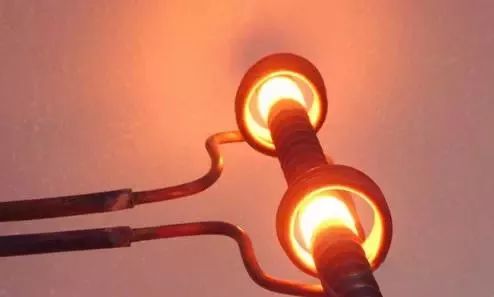

热处理就是利用残余应力的热松弛效应消除或降低残余应力，一般采用退火、回火等方式进行处理。

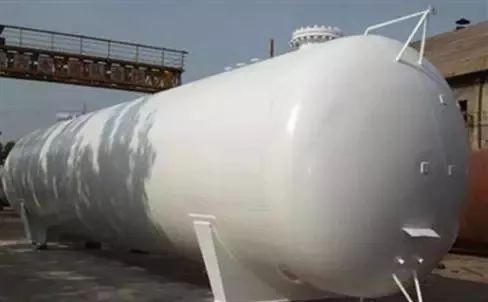

静载荷加压，就是使工件产生整体或局部、甚至微区的塑性变形来调整工件的残余应力。例如大型压力容器，在焊接之后，在其内部加压，即所谓的“胀形”，使焊接接头发生微量塑性变形，以减小焊接残余应力。

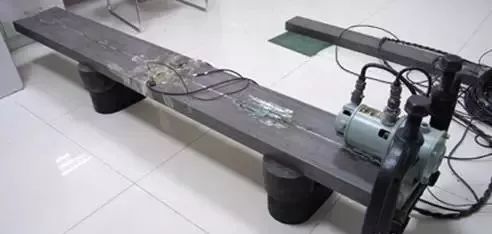

振动时效，英文叫做Vibration Stress Relief，简称VSR。振动时效处理是工程材料常用的一种消除其内部残余内应力的方法，是通过振动，使工件内部残余的内应力和附加的振动应力的矢量和达到超过材料屈服强度的时候，使材料发生微量的塑性变形，从而使材料内部的内应力得以松弛和减轻。
机械处理，就是利用物体表面产生很小的塑性变形的方法来减小残余应力，包括零件彼此碰撞、表面滚压、表面拉制以及模具中表面校形精压等。例如打铁的好处之一就是消除残余应力。
意见箱：
如果您对我们的稿件有什么建议或意见，请发送意见至qctester@126.com(注明网络部:建议或意见)，或拨打电话：010-64385345转网络部；如果您的建设或意见被采纳，您将会收到我们送出的一份意见的惊喜！
①凡本网注明“来源：QC检测仪器网”之内容，版权属于QC检测仪器网，未经本网授权不得转载、摘编或以其它方式使用。
②来源未填写“QC检测仪器网”之内容，均由会员发布或转载自其它媒体，目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接或连带责任。如从本网下载使用，必须保留本网注明的“稿件来源”，并自负版权等相关责任。
③ 如涉及作品内容、版权等问题，请在作品发表之日起两周内与本网联系，否则视为放弃相关权利。
|
| | | |
|
