PolyWorks | InspectorTM 实用技巧
尝试在需要返工的大型圆柱或平面上标记高点可能是一项真正的挑战。从2019 IR4版起，您可以报告特征的最高偏差，而且当与调装/检测模式结合使用时，您还可以使用探测设备轻松定位确切的点，从而快速准确地标记零件。
通过调装/检测模式和一个已探测或已抽取的特征来标记曲面上的高点：
在目录树中，选择任意已探测或抽取的基于曲面的特征。
创建一个点特征用来表示所选特征的最高偏差：
-
从顶部菜单中，选择创建 > 特征。弹出创建特征对话框。
-
从左上方的下拉列表中选择点。
-
将方式设置为从对象，将子方式设置为特征最小和最大偏差。
-
单击创建。在所选特征的最高和最低偏差的位置创建两个点特征。

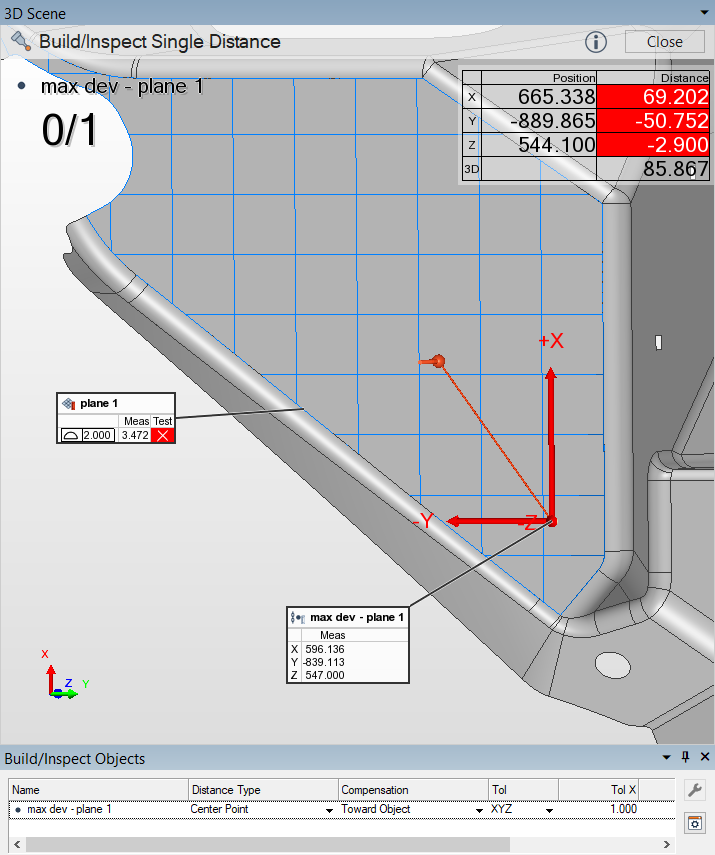

使用调装/检测定位零件的最高偏差：
-
连接至您的设备。
-
选择名为最大偏差 – 平面1的点特征。
-
从顶部菜单中，选择测量 > 调装/检测。显示调装/检测对话框。
-
在对象选择部分，选择指定选项。所选特征的名称应该在相邻的下拉列表中显示为已选择。
-
单击探测并将设备的测头靠近所选的点特征，直到偏差变得可以接受，然后在零件上标记该位置。
注意：您可以采用类似方式在数据彩图中标记具有高点的零件。要创建点特征，在目录树中选择数据彩图，按照上述方法配置创建特征对话框，但将子方式设置为数据彩图最小和最大值。在启动调装/检测模式之前，要选择生成的点特征最大偏差 –偏差至曲面1。
