姚晖 张震 李斌

（航天新力设备动力研究所无损检测室，  中国 上海201109）

摘要：目的和方法：通过对封头检测采用拍底片方法的观察和研究，设计出可自动放底片，取片，换片的自动化检测方案。

结果：设计并制造出了自动化放底片，检测，取底片的结构，并做了可靠性试验。结论：该自动化放底片，检测，取底片方案大大减少了对人工的依赖，提高了检测效率，也解放了生产力，极大程度上改善了落后的生产条件。

关键词：RT，自动化放底片，自动化检测，自动化换底片。

1. 封头检测的方法及特点

Radiographic Testing，通常简称为：RT，是无损检测方法的一种。用X射线胶片作为记录介质,这种方法直观、可靠，而且灵敏度较高。射线检验主要使用的器材有胶片、增感屏、像质计、观片灯、黑度计、标记符号等。RT检测，分辨力较高，并能提供永久性记录；其缺点是成本较高，检测效率较低。

封头焊缝的检测比较严格，焊缝检测标准为一级焊缝标准，目前国内外大多采用拍底片方法（RT），才能达到分辨率要求，相比于DR和CT，前者具有效率低，工序繁琐，但又不能工序减省，这为一线操作人员增加了极大的劳动强度，效率低下，长期困扰封头无损检测的工作。

正是基于以上所述，结合我检测室实际工作需求，提出了采用人工放置封头工件（后期会做自动化上工件，自动化回收工件方面的试验设计），自动化放置底片，自动化检测，自动化取底片，采取一次性放置底片20以上的底片数量，慢慢过渡到放置更多地底片，理论上的成立，激发了我和同事们的激情，觉得有必要对该方案进行实际的论证，得到可靠性的结论。

经过了完善的充分论证，和北京天航智远科技有限公司设计工程师讨论，设计了一下具体的结构模型。

2. 自动化设计模型

（1）工作步骤：

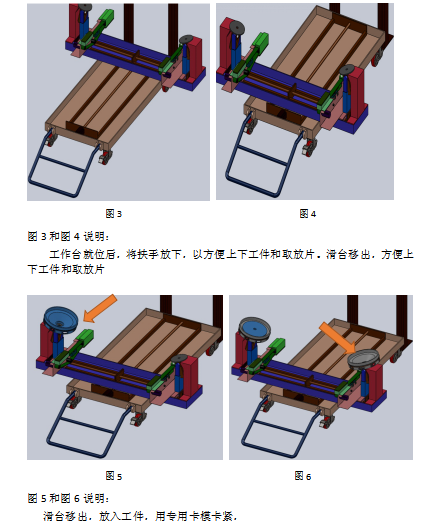

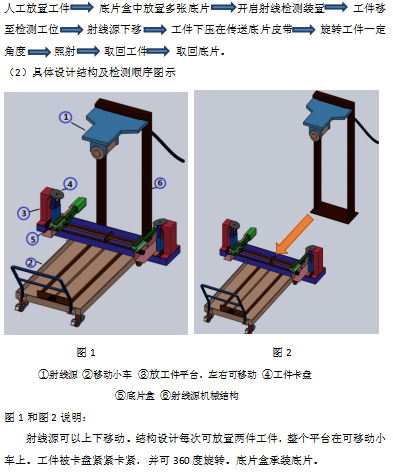

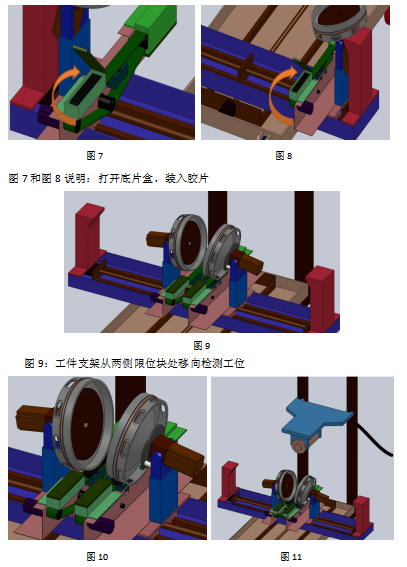

图10和图11说明：

工件下移，压住胶片。射线源下移到指定位置

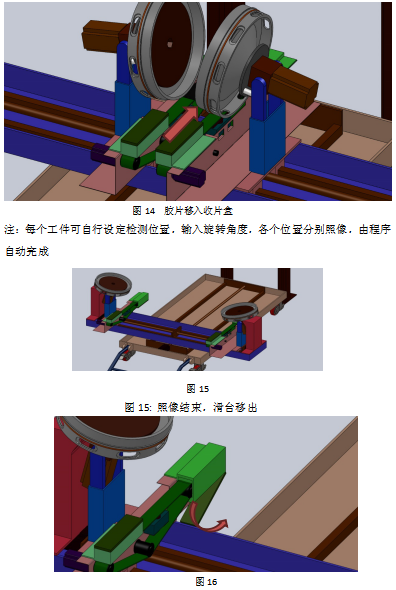

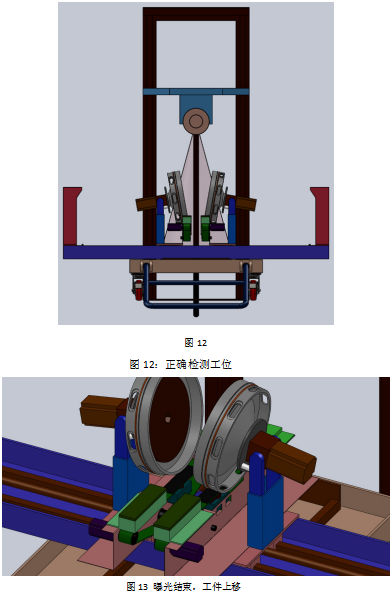

3：自动化放置底片检测的结果及优势

在我们做了可靠性理论设计之后，并在北京天航智远科技有限公司得到了实际的测试，其结果比我们预想的效果还要好。目前这一自动化放底片方案，取底片方案，在封头检测领域算是开创性的，一旦加以利用，会给检测行业带来很大的优势，可以提高检测效率，提高劳动成果，减省人工劳动强度等。

4：主要结论

（1）取代了人工放置底片，大大降低了劳动强度，改善了工作环境，为一线员工保持身体健康，优化了工作方式。人工放置底片，每旋转一个角度，都要停止射线，开关屏蔽室大门，人工取底片，旋转工件，人工放底片等多种劳动过程。采用自动化放底片，自动化旋转，取底片模式，避免了来回开关屏蔽式大门的过程，降低了劳动强度。

（2）大大改善了检测效率。由于自动化，效率大大增加了10倍以上检测效率。

（3）对屏蔽大门也有一定程度的疲劳保护。

（4）坚持以人为本，保护促进了生产力。

致谢：此方案设计及研究，整个过程得到了我的同事张震，还有设备改造事业部同事李斌，以及北京天航智远科技有限公司陈永久，吴相伟两位行业工程师的大力协作，特此感谢。
