制造过程中对每个螺纹的轮廓和参数进行测量和评估,可以改善质量趋势预测和过程控制,提高产量。使用通止规进行GO/NG的简单方法则无法实现上述工作。
	  相比接触式测量,激光非接触测量具有速度快,无损伤,不受材质影响等无法取代的优势。
	  Optimet激光位移传感器的锥光全息技术,使得被测表面的倾斜角度在达到+/-85°时仍可以正常检出!同时,物镜镜头可以远离传感器!
	  本测试采用75毫米分离镜头。
	  试验结果表明,整个系统所确定的各项参数具有很高的重复性和确定性。
	.jpg)

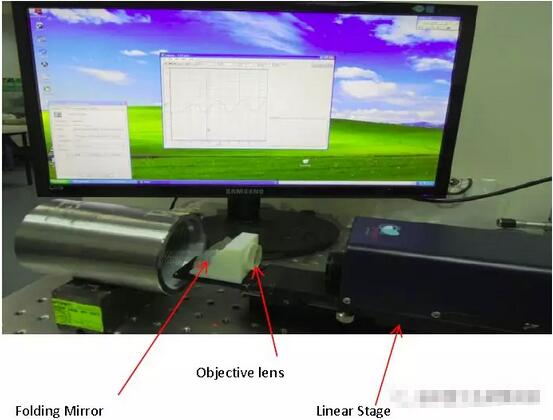

	图1 整体装置
	.jpg)

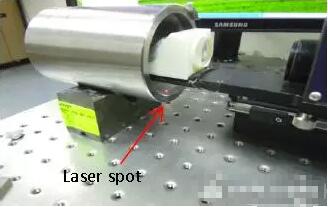

	图2 激光设置
	.jpg)
	图3 管螺纹
	.jpg)
	图4 喷涂参考表面
	  已使用Optimet标准夹具对带有潜望镜和反射镜的传感器(图1)进行了校准和检查。
	  我们进行了三次测量
	   • Side 1 ‐ 两次测量以验证重复度
	   • Side 2 ‐ 一次测量过程
	  注:测量是在大约10µm喷涂涂层上进行的。在使用喷剂之前,先将螺纹里的油和金属碎片仔细清理。

	  结果和分析
	.jpg)

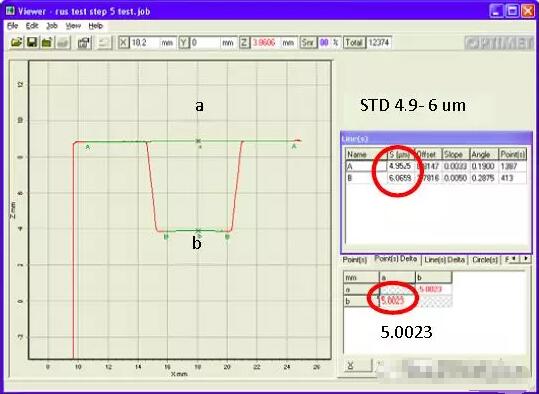

	图5 5mm标准阶差
	.jpg)
	图6 传感器线性度测试
	  说明:
	    通过图5中的相邻测量可以看到:
	      • 2.3μm的误差(测得距离a-b:5.002)
	      • 平面上4.9~6μm STD (线性拟合)
	    通过图6中的相邻测量可以看到:
	        • 线性度和校准误差:在名义值30.1°的斜面上测得30.08°,over 12mm WR
	.jpg)

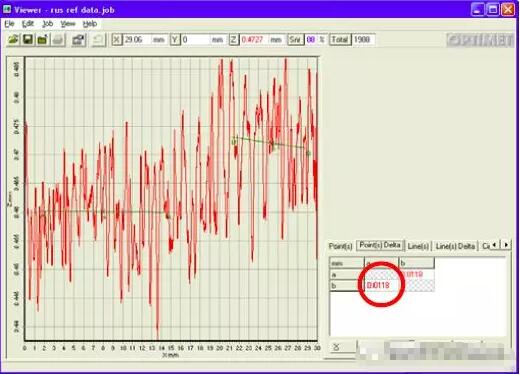

	图7 喷涂图层厚度测量

	     • 平面一边喷涂图层,一边不涂
	      • 涂层厚度在10μm范围
	.jpg)

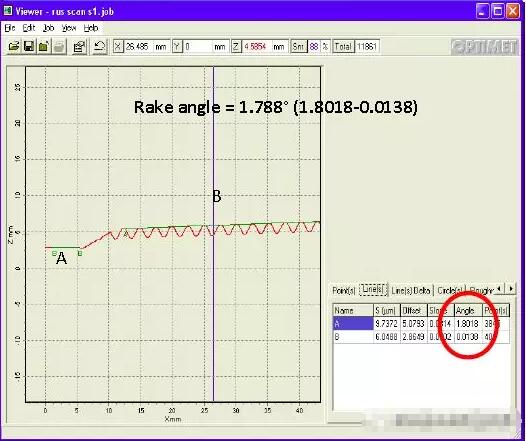

	图8 倾角测量
	.jpg)

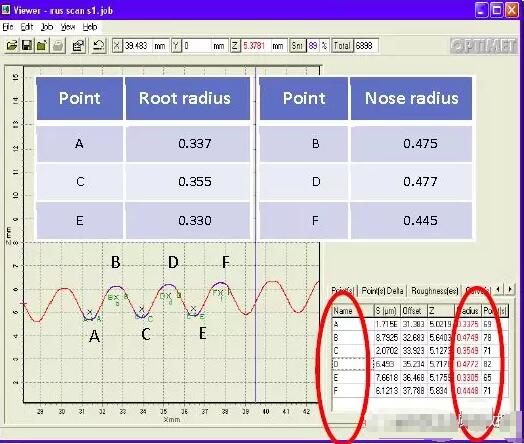

	图9 牙顶牙根部半径
	.jpg)
	图10 螺纹测量
	.jpg)

	 表1 角度
	 .jpg)
	 表2 螺距
	.jpg)

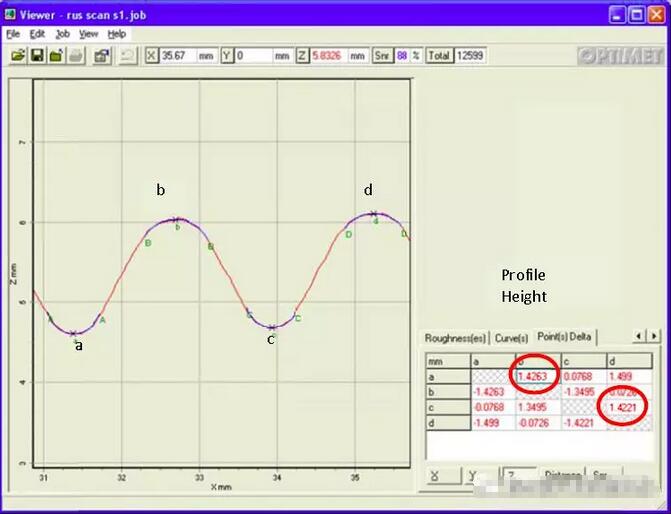

	图11 轮廓高度
	.jpg)

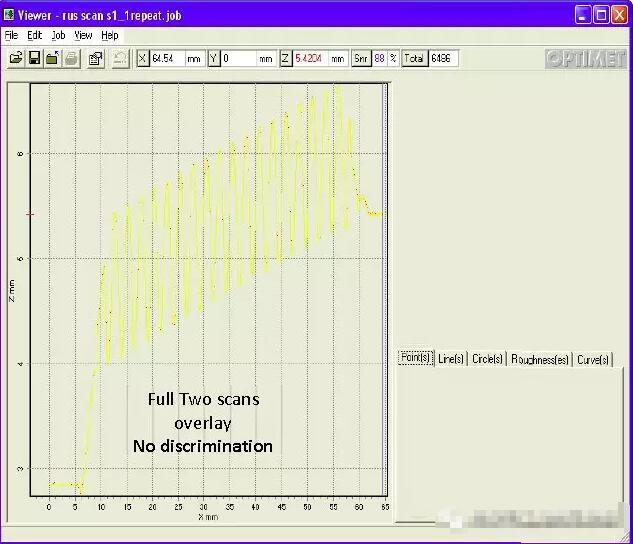

	图12 两次扫描叠加
	.jpg)

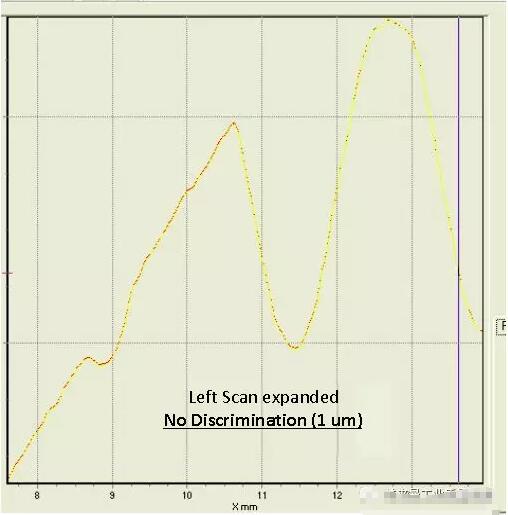

	图13 扫描左侧扩展图
	.jpg)

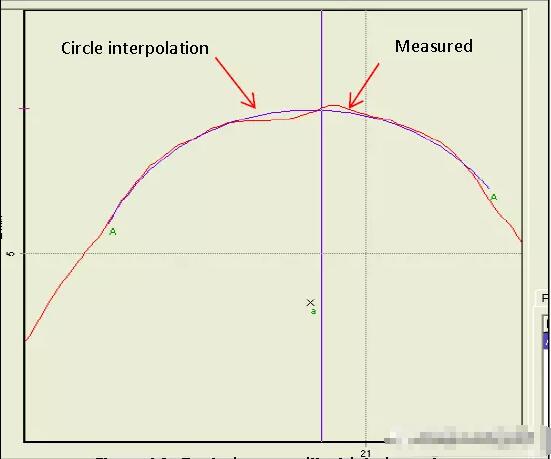

	图14 典型的牙顶挤压痕
	.jpg)

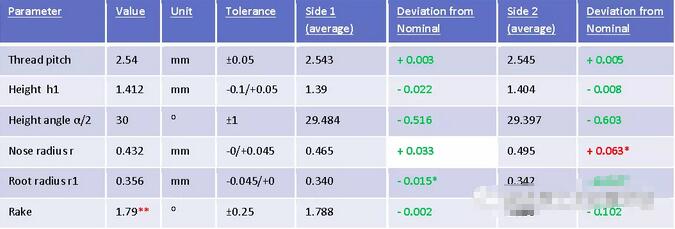

	表3 测量结果VS标称值
	  *  可能的原因是由于牙顶部的磨损造成的轮廓偏移,或还有一些来自喷雾的影响。
	  ** 相当于1°47’24”
	  综合结论:
	  • 喷涂厚度主要影响(只有大约10μm)根部和顶部半径(图9),造成前者减少后者增加。它不影响其他测量参数。
	  • 为了评估喷雾对真正测量值的影响,我们可以使用一个参考(校准)表面(图4),放置在管外并一同测量。这个装置是一个简单的平面,有一半做了喷涂。通过试验,得到的结果是喷涂增加了10μm厚度。所以,当然,这很容易对测量结果进行补偿。
	  • 从表3的测量结果我们发现,牙顶的圆弧轮廓有磨损或挤压(图14)。
