三坐标测量仪为摩托车行业提供先进的测量技术保障

http://www.qctester.com/ 来源: 本站原创  浏览次数:4302 发布时间:2015-2-10 QC检测仪器网

    随着摩托车行业技术的发展以及激烈的市场竞争,摩托车厂家要想抢占商机,必须要加紧研发新的车型。在新型的摩托车研制中,摩托车的发动机配件是一个非常核心的部件,它也是摩托车安全行驶的最为重要的部件之一。摩托车的发动机配件质量好坏关系到摩托车生产的成败。厂家对摩托车配件检测的精度要求越来越高,这无疑需要更高精度的测量设备来替代传统的测量工具。传统的测量工具误差比较大,效率也非常的低。当面临大量的数据检测时,传统的仪器更是不能满足测量的需求。提高这些工件的测量效率必须要有一种新型的测量设备来完成。

    思瑞测量生产的三坐标测量仪大大提高了摩托车配件的测量效率,通过三坐标的自动测量,能够实现自动识别几何元素特征,智能化检测功能,生成文本报告,图形与窗口相结合的图形报告,状态窗口能够实时显示动态测量数据;可实现自动编程检测,并能够完成几何关系的快速计算。不仅如此,还可以对圆度、圆柱度、圆锥度(锥角)、直线度、平面度以及各种复杂曲面的轮廓度进行测量。思瑞测量生产的三坐标测量仪具有高达14类特征的多种构造方式,包括:投影,相交,镜像,中分,最佳拟合,最佳拟合重新补偿,相切,平行,垂直,偏置,套用,翻转,平移,原点作为构造基准等,灵活解决缺失特征等测量任务。

    针对摩托车配件的检测有非常精准和高效功能。以下主要针对摩托车发动机盖的测量进行分析和检测。

    摩托车发动机盖一般为铝合金材料,主要测量一个方向上的尺寸,在对工件进行装夹时,工件下部有一个平整的小面可以直接放在夹具上,再用两个压片压紧即可。

    应用在摩托车发动机盖的测量步骤如下:

    1.首先要进行测针的配置。由于产品部分尺寸较深、较小,且靠近产品内壁,我们需使用一支EM2的测头加长杆,再配置一支20mm的普通加长杆和一支直径Φ2mm长度20mm测针即可;其配置总长度为150mm左右,这样就可以满足测量需要了。

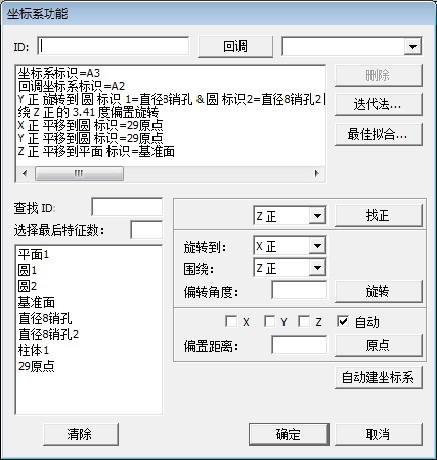

    2.坐标系的建立。根据摩托车发动机的实际情况,手动测量面和中心孔和另外两个销孔建立坐标系,然后在自动模式下再测量此基准面,中心孔和另外两个销孔,用平面定第一向,用两销孔连线定第二轴向,由于两孔连线和图纸标示坐标系存在夹角,通过图纸标示尺寸通过三角函数计算得到偏转角度为3.41度,绕Z轴进行旋转,基准平面控制Z方向的原点,中心孔控制X,Y原点,如图所示:

    3. 使用软件自动测量特征功能按图纸要求自动测量相应特征元素。测量完成后按图纸要求进行相应评价即可,评价位置时选中被评价元素,在右侧勾选需要评价的项目X、Y、Z、直径等;

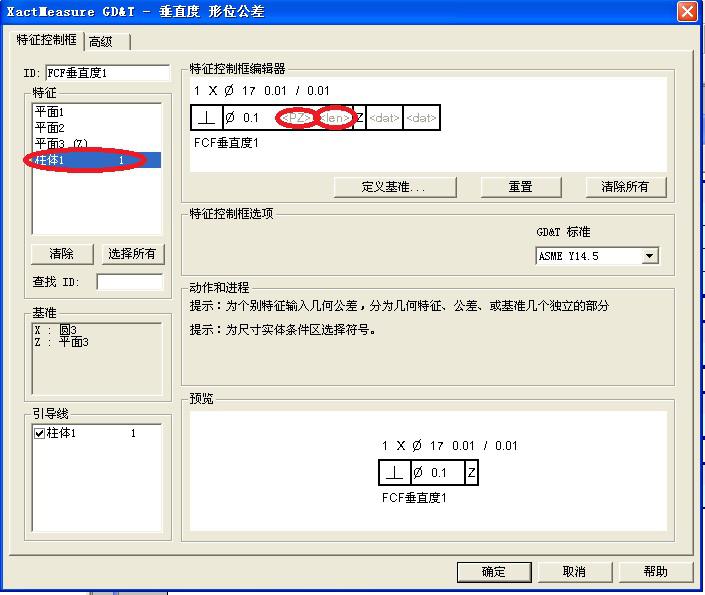

    4. 评价垂直度时注意先定义基准,然后选择被评价元素,控制框编辑器里键入相应的公差和基准,如果图纸上标注有指定长度的垂直度要求,我们可以在〈PZ〉处点击一下然后选择“P”,选择使用投影区域,再在〈LEN〉处点击一下输入投影的长度即可。

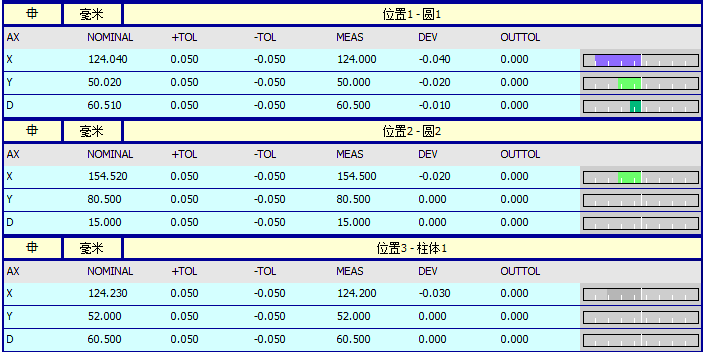

     5.如图所示:将报告输出为PDF格式的报告并存档,有关摩托车发动机的测量全部完成。

     采用思瑞测量三坐标测量仪不仅具有各种专业检测的报表模式,而且还有辅助图形结合的功能,更便于检测浏览数据,为摩托车改进与发展提供了先进的技术保障。

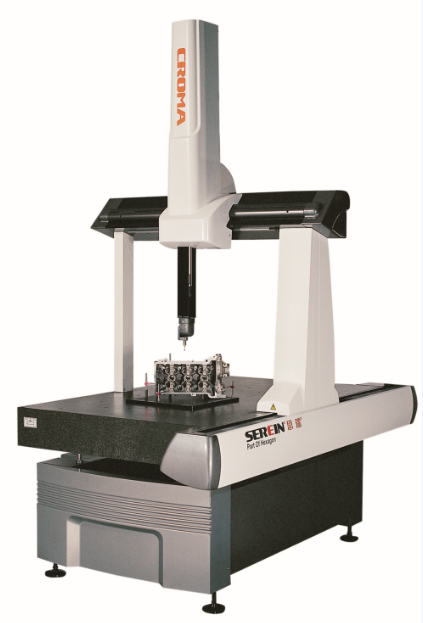

思瑞测量Croma三坐标测量仪
