车钩型号和初速度对列车纵向冲动的影响

http://www.qctester.com/ 来源: 本站原创  浏览次数:4490 发布时间:2014-5-15 QC检测仪器网

贾璐1,2、刘转华1,2、宋烨1、孟宪全1

(1.西南交通大学 牵引动力国家重点实验室,四川 成都 610031;2.西南交通大学  峨眉校区,四川  峨眉  614202)

    摘  要:利用列车空气制动与纵向动力学联合仿真软件,建立重载列车纵向动力学模型,1辆机车+50辆车辆。分析三种车钩型号HM-1、HM-2、MT-2缓冲器和不同初速度在牵引、制动和惰行三种工况下,对列车纵向车钩力影响。结果表明,列车处于牵引状态,压钩力均为零,第一车容易出现断钩;制动工况下,尾车容易出现断钩;以不同速度惰行时,初速度越大,产生的车钩力也就越大。

关键字:车钩型号,速度,纵向冲动,牵引,制动,惰行

中图分类号:U270.11      文献标志码:A

Influence of coupler type and initial velocity on longitudinal jerk of train

Jia Lu1,2, Liu Zhuan-hua1,2, Song Ye1,Meng Xianquan1

(1. Traction Power State Key Laboratory, Southwest Jiaotong University, Chengdu 610031,China; 2.  Emei  Campus of Southwest Jiaotong University, Emei 614202,Si Chuan, China.)

Abtract: Using train air brake and longitudinal dynamics joint simulation software, establish heavy duty train  longitudinal dynamics model, 1 locomotive + 50 vehicles. Analyze three kinds of coupling type HM-1, HM-2,  MT-2 bumper and different initial velocity, in the traction ,braking and idle running three conditions, to train  longitudinal coupling force influence.  The results show that the train in traction state, pressure hook force is  zero, the first car is easy to appear the broken hook; Braking conditions, tail car is easy to appear the broken  hook; With different speed idle running, the greater the initial velocity, the coupling force is bigger also.

Keywords: coupling model, speed, traction, brake, idle running.



0 引  言

    中国铁路重载技术的发展已进入世界先进行列。重载是当今铁路货运的发展方向,是提高铁路货运能力的有效途径[1]。随着列车自重加载重的重量增大,列车在启动和制动时,车钩缓冲装置之间的的纵向力随之增大,这将对列车牵引和制动时的纵向冲动产生影响。牵引制动的不同步则会产生较大的纵向冲击,而在车钩型号和牵引速度的不同情况下其冲击状态是不同的。文献[2]利用“牵引电算软件”机车数据库和线路数据库,建立了重载列车运行仿真计算模型,对大秦线重载列车牵引制动以及列车操纵进行了仿真。文献[3]分析了我国重载列车试验研究的方法,研究分析了大秦线上重载列车的提速脱轨等试验。

    本文利用列车空气制动与纵向动力学联合仿真系统[4-7],建立重载列车纵向动力学模型。建模时,忽略横向力和垂向力的影响,只考虑纵向作用力。分析51节(机车+50车辆)编组,不同车钩型号、不同初速度在牵引、制动和惰行三种工况下,列车纵向车钩力的变化。

1 列车纵向动力学模型及缓冲器特性

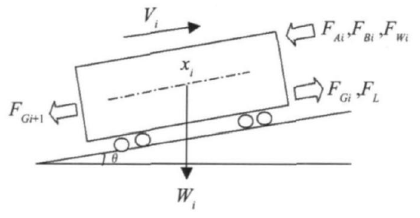

将列车抽象为一个多质点的质量弹簧阻尼系统,每节车辆模型化为一个集中质量,任意车辆(机车)受力如图1所示。

图1 单个车辆受力图

Fig.1  Single vehicle force diagram

每个车辆力平衡方程式为[8]:

   ()

式中为列车中包含的机车车辆总数;为第节车的惯性力;为第对车钩的车钩力;为第节车的运行阻力;为第节车所受的制动力;为牵引力或动力制动力;为第节车所受的坡道阻力。

车钩缓冲器装置是列车编组中重要组成部件,连接相邻车辆,用于传递牵引力、制动力,并缓和列车纵向冲动的装置[9]。

图2 车钩缓冲装置示意图

Fig.2  Coupling buffer schematic diagram

表1 三种缓冲器特性参数

Tab.1 Three kinds of buffer characteristic parameters

名称

额定冲击速度

阻抗力

工作行程

自由行程

重量

HM-1

10

≤2450

81

89.5

180

HM-2

10

≤2450

81

89.5

160

MT-2

10

≤2270

70-85

73

210

    本文就是根据上述三种缓冲器参数,建立不同的模型,利用重载列车纵向动力学进行仿真分析,分别研究不同型号车钩在牵引、制动和惰行三种工况下的最大车钩力,然后单独分析HM-2型车钩,在不同初速度下,牵引、制动和惰行工况的最大车钩力。其中最大车钩力是压钩和拉钩状态下车钩力的最大绝对值,惰行工况是车辆既无牵引力,也没有制动力,在惯性作用下滑行。本文所计算的工况,机辆总数为51,机车数目为1。

2 计算仿真分析

2.1牵引工况不同车钩型号车钩力对比

    本次讨论列车车钩缓冲装置在列车牵引工况下,列车纵向力的变化。计算工况:机车初速度20km/h,车钩间隙15mm,车钩初始状态为压钩,列车牵引60s。对比HM—1型、HM—2型、MT—2型三种车钩的纵向车钩力,并单独对比HM—2型车钩的拉钩力、压钩力,如图示。

(a)纵向拉钩力对比

 (b)HM—2拉钩力、压钩力对比

图3不同车钩型号车钩力对比

Fig.3 Coupling force contrast of different coupling model

表2 不同车钩型号车钩力对比

Tab.2 Coupling force contrast of different coupling model

车钩种类

车钩力类型

尾车车钩力(kN)

产生最大车钩力车辆位置

HM-1型

拉钩力

341.3444

1

压钩力

0



HM-2型

拉钩力

214.0794

1



压钩力

0



MT-2型

拉钩力

343.2766

1

压钩力

0



    从图3中可以看出,三种车钩变化趋势大体相同。1-50节车按照从前到后的顺序,最大车钩力依次递减,三种类型的车钩压钩力全为零,头车车钩拉钩力最大,尾车车钩拉钩力最小。其中MT-2型车钩拉钩力最大为343.2766kN,HM-2型车钩拉钩力最小,为214.0794 kN。

2.2牵引工况不同初速度车钩力对比

    列出运行的初速度不同,得到的车钩力也不同。下面分别比较列车以20km/h、30km/h、40km/h三个初速度运行时,HM-2型车钩的最大车钩力。本次计算机车牵引60s,车钩初始间隙为15mm,初始状态为压钩。

(a)三种初速度纵向车钩力

 (b)30km/h/拉钩力、压钩力比较

图4不同初速度下车钩力对比

Fig.4 Coupling force contrast at different speed

表3 不同初速度下车钩力对比

Tab.3 Coupling force contrast at different speed

初速度

车钩力类型

最大车钩力(kN)

产生最大车钩力车辆位置

20km/h

拉钩力

576.0628

1

压钩力

0



30km/h

拉钩力

611.9277

1

压钩力

0



40km/h

拉钩力

647.5993

1

压钩力

0



    由以上结果可知:列车在不同初速度下,最大车钩力由前向后依次递减,最大车钩产生在头车,因此,第一节车最易出现断钩。速度为20km/h产生的车钩力最小,速度为40km/h产生的车钩力最大,可见,初速度越高,头车产生的最大车钩力越大。

2.3制动工况不同车钩型号车钩力对比

    列车制动时,纵向将产生冲击力。将HM—1型、HM—2型、MT—2型车钩进行仿真计算,对比列车在制动工况下的最大车钩力。

(a) 拉钩力比较



       (b) 压钩力取绝对值

(c) HM—2型车钩拉钩力、压钩力比较



(d) HM—2车钩拉钩力、压钩力取绝对值

图5 不同车钩型号车钩力对比

Fig.5 Coupling force contrast of different coupling model

表4 不同车钩型号车钩力对比

Tab.4 Coupling force contrast of different coupling model

车钩种类

车钩力类型

最大车钩力(kN)

产生最大车钩力车辆位置

HM-1型

拉钩力

71.7291

1

压钩力

176.2706

49

HM-2型

拉钩力

69.47881

2

压钩力

164.569

49

MT-2型

拉钩力

76.57747

1

压钩力

175.5655

49

    三种车钩的最大车钩力都是压钩力,产生的位置都是在尾车。拉钩力都是在11号车以后趋于稳定值,压钩力按从前往后的顺序逐渐增大。

2.4制动工况不同初速度车钩力对比

    以不同的速度制动时,列车的纵向冲动也不同。比较初速度分别为30km/h、40km/h、50km/h时,制动工况下的最大车钩力。

(a) HM-2型车钩拉钩力比较

     (b) HM-2型车钩压钩力取绝对值

(c) HM-2型车钩30km/h拉钩力、压钩力

(d) HM-2型车钩拉、压钩力取绝对值

图6不同初速度下车钩力对比

Fig.6 Coupling force contrast at different speed

表5 不同初速度下车钩力对比

Tab.5 Coupling force contrast at different speed

初速度

车钩力类型

最大车钩力(kN)

产生最大车钩力车辆位置

30km/h

拉钩力

69.48896

2

压钩力

175.4018

49

40km/h

拉钩力

76.57747

1



压钩力

175.5655

49

50km/h

拉钩力

79.69292

1

压钩力

176.7985

49

    制动过程中,压钩力的绝对值比拉钩力大很多,最大压钩力产生在尾车,因此,尾车最易出现断钩现象。随着初速度的增加,最大车钩力也随之增大。

2.5惰行工况不同车钩型号车钩力对比

    惰行即列车既不受牵引力,也不受制动力,在惯性作用下,自由前行。

图7 不同车钩型号车钩力对比

Fig.7 Coupling force contrast of different coupling model

表6 不同车钩型号最大车钩力对比

Tab 6 Coupling force contrast of different coupling model

车钩种类

车钩力类型

最大车钩力(kN)

产生最大车钩力车辆位置

HM-1型

拉钩力

0



压钩力

23.49244

2

HM-2型

拉钩力

0



压钩力

25.65304

49

MT-2型

拉钩力

0



压钩力

24.58266

31

    各车辆之间只有压钩力,没有拉钩力,对三种型号车钩,产生最大车钩力的位置不同,整个列车车钩力呈波动变化。

2.6惰行工况不同初速度车钩力对比

    列车的速度直接影响到列车能否按照规定的时间完成作业。下面分析列车在惰行工况HM-2型车钩不同初速度对车钩力的影响。

图8不同初速度下车钩力对比

Fig.8 Coupling force contrast at different speed

表7 不同初速度下车钩力对比

Tab.7 Coupling force contrast at different speed

初速度

车钩力类型

最大车钩力(kN)

产生最大车钩力车辆位置

20km/h

拉钩力

0



压钩力

24.58266

31

30km/h

拉钩力

0



压钩力

25.89269

31

40km/h

拉钩力

0



压钩力

28.80944

44

初速度越大,产生的最大车钩力也越大,列车中的位置也越靠后。

3 结论

1)牵引工况,只产生拉钩力,没有压钩力,HM-2型车钩受力最小,建议列车编组时采用。头车车钩力最大,易出现断钩现象。

2)制动工况,压钩力比拉钩力大很多,尾车车钩力最大,易出现断钩现象。

3)惰行工况,最大车钩力均不到30 kN,各车辆之间车钩力存在差异,并且没有呈现一定规律,只在一定范围内波动。

4)三种工况下,最大车钩力都是随着速度的增大而逐渐增加。因此,在列车实际运行中,初速度都不宜设的太大,以免出现断钩。

参考文献:

[1] 严隽耄,翟婉明,陈清等.重载列车系统动力学[M].北京:中国铁道出版社,2003.

[2] 王启铭.大秦线2万t重载组合列车试验研究[J].铁道机车车辆,2008,28(6):8-10.

[3] 马大炜.重载列车及其试验研究—我国重载列车的实验研究(上,中,下) [J].铁道车辆,1999,37(4,5,6).

[4] 魏伟.列车空气制动系统仿真的有效性[J]. 中国铁道科学. 2006, 27(5):104-109.

[5] 魏伟,李文辉. 列车空气制动系统数值仿真[J]. 铁道学报. 2003, 25(1):38-42

[6] 陆文飞,张有忱.列车纵向冲动仿真建模的研究[J].机电工程.2007,24(3):48-50.

[7] 孟先全. 车钩缓冲装置动态特性研究[D].四川成都:西南交通大学,2011.

[8] 魏伟,张东芹,张军.重载列车纵向冲动机理及参数影响[J]. 大连交通大学学报,2011,32(1):1~6.

[9] 杨俊杰,刘建新,罗世辉,封全保. 重载组合列车机车车钩稳定控制试验[J].西南交通大学学报,2009,44(6):882~886.
