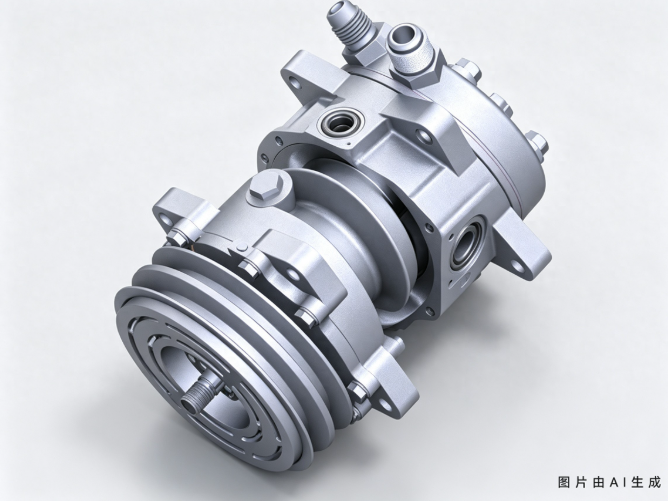

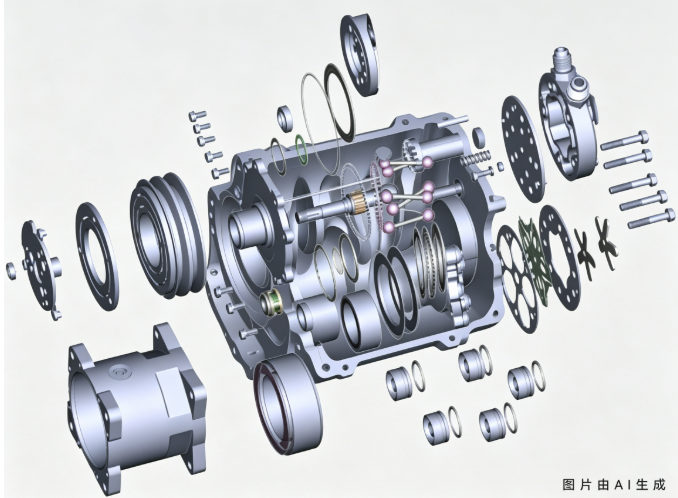

电动涡旋压缩机是新能源汽车热管理系统的核心部件，其涡旋动盘加工精度直接决定整机的压缩性能与运行可靠性。其中，涡旋渐开线型线、安装基准平面、装配螺栓孔、中心装配轴孔等关键几何特征，对零件装配精度与整机性能至关重要。

如何在不损伤工件的前提下，对涡旋型线等关键几何特征进行高精度检测，成为电动涡旋压缩机精密制造中的重要质量管控课题。

行业挑战：面对复杂曲面，传统检测难以满足量产需求

随着整车主机厂对核心零部件的质量管控持续趋严，供应商不仅需要保证关键尺寸精度，还需要建立覆盖检测、判定与追溯的数字化质量管理能力。传统检测方式在涡旋零件检测中面临明显挑战：

● 复杂三维型线难以完整评价

卡尺、千分尺等常规量具主要适用于局部尺寸测量，无法评价涡旋齿复杂型线；而传统轮廓仪则通常针对单一截面进行检测，难以获取整圈涡旋型线的完整三维数据。

● 破坏性验证成本高，难以支撑批量质量管控

部分企业采用抽样解剖方式进行型线验证，物料损耗成本高，检测效率有限，难以满足批量生产质量管控需求。

技术方案：CMU三坐标+Vispec Cube，构建涡旋渐开线型线检测体系

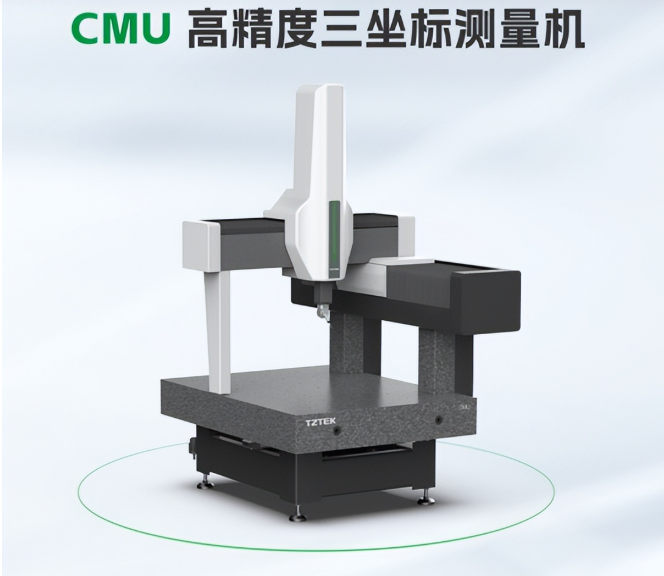

针对电动涡旋压缩机涡旋零件型线复杂的难点，天准以CMU 高精度三坐标-天准为核心，搭配 Vispec Cube 三维测量软件，构建覆盖高精度扫描、型线评价与数字化管理的一体化检测方案。

1. 高性能探测系统，保障复杂结构精准采集

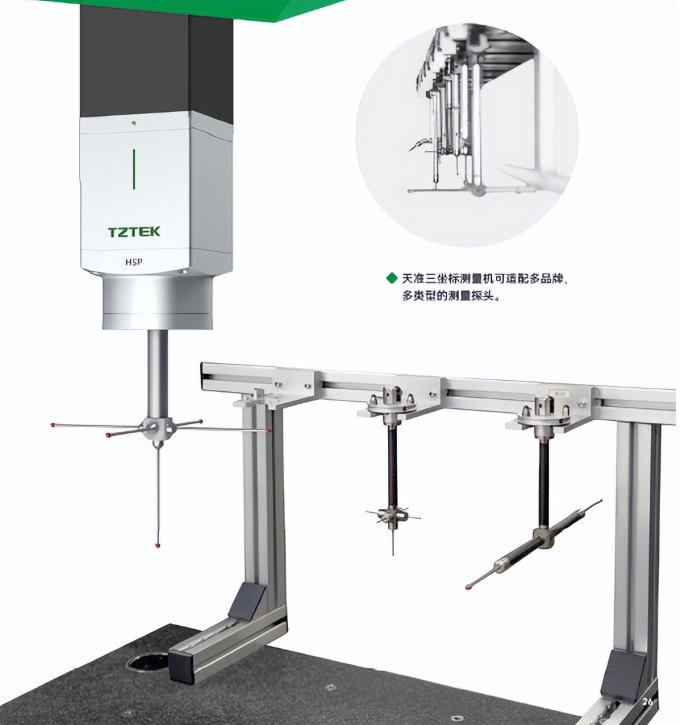

CMU 三坐标搭载天准 HSP 系列固定扫描测头，扫描速度最高可达 1000 points/s，可完整采集涡旋齿三维轮廓数据。

设备配备自动测针更换架，可根据不同检测特征自动切换测针，减少人工干预。针对深腔区域测量难题，系统内置加长测针刚度补偿算法，最大支持 800 mm 测针长度，可自动修正长测针在测量过程中的形变误差，提升复杂结构检测稳定性。同时，设备搭载动态防撞监测功能，测头接近危险区域时自动减速，碰撞风险降低95%。

2. 自动连续扫描，精准测量涡旋渐开线型线

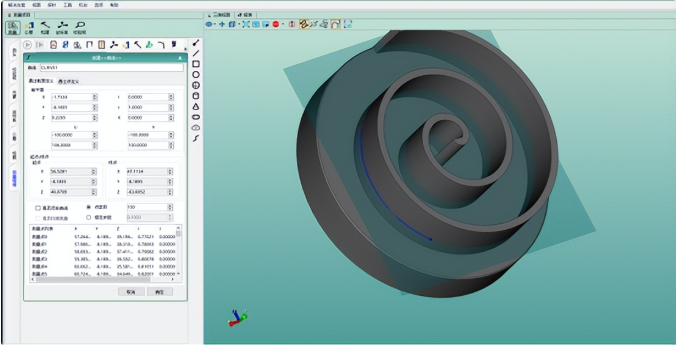

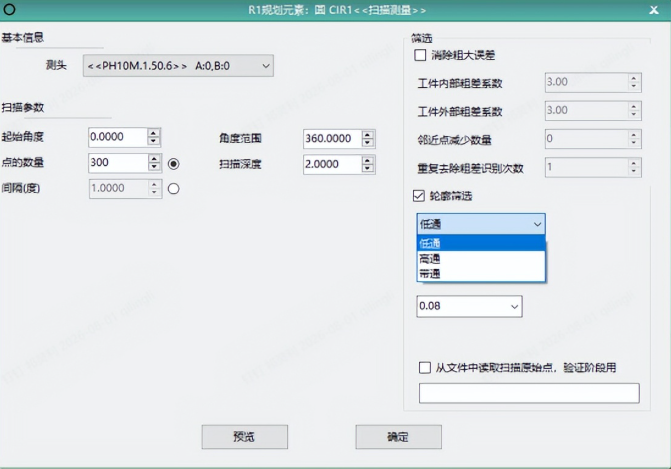

基于 Vispec Cube 软件，可针对涡旋渐开线建立专用连续扫描程序。通过定义涡旋型线的起止位置，软件自动生成连续扫描路径，对整圈型线进行数据采集。测量过程中，通过配置高斯滤波参数，降低测量过程中的干扰信号，获得稳定、完整的型线数据。

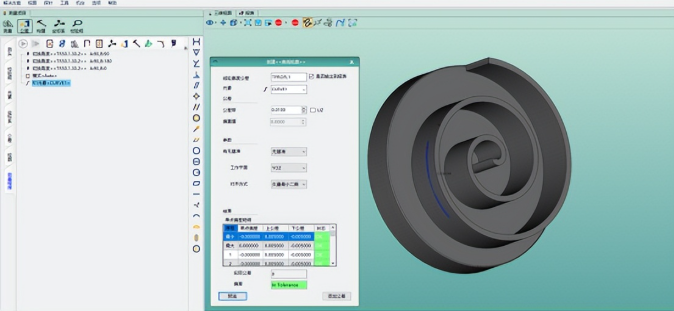

3. 涡旋型线轮廓度GD&T公差评价，理论模型与实测数据对比

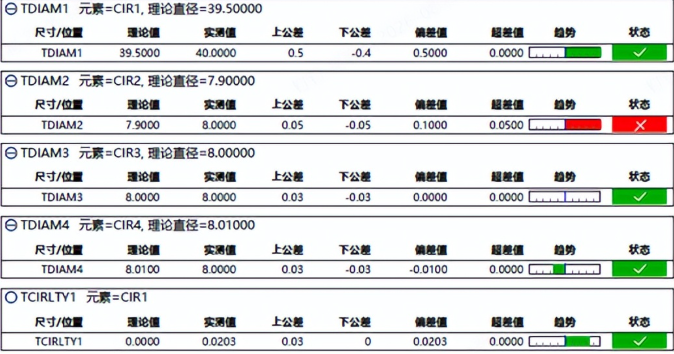

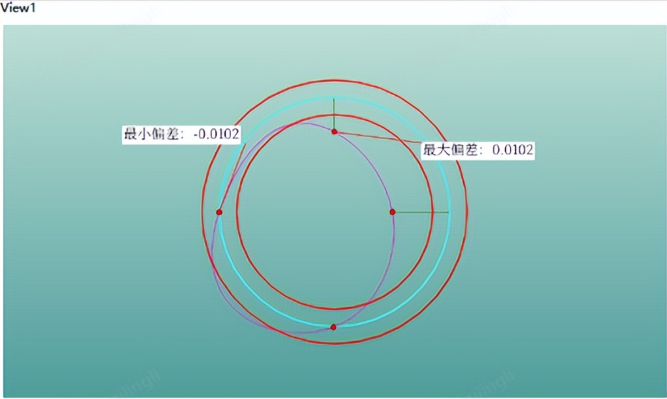

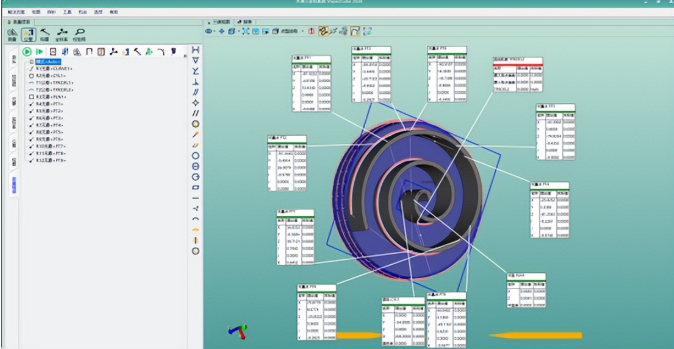

检测完成后，Vispec Cube 自动对比实际扫描点云与理论渐开线，计算型线轮廓偏差，并输出检测结果及标准化报告，实现从数据采集到评价的完整闭环。

4. 薄壁铝件专用夹具，降低装夹变形风险

配套压缩机零部件专用定位夹具，可降低薄壁铝合金零件装夹变形影响，保证测量基准稳定。

方案价值｜提升精密检测能力，助力新能源压缩机高质量制造

方案落地后，客户将天准 CMU 三坐标应用于电动涡旋压缩机涡旋零件精密检测，构建起覆盖关键型线、几何公差与检测数据的标准化管控流程。

● 复杂型线检测能力提升

连续扫描获取完整涡旋渐开线数据，实现关键特征加工精度的量化管控；非破坏性抽检，减少铝合金毛坯及机加工件损耗；从源头降低质量风险与物料成本。

● 量产检测效率提升

自动化测量程序减少人工编程与重复操作，一次装夹即可完成多类关键特征检测，单件检测效率提升5倍以上。

● 强化数字化质量管理

检测数据自动采集，支持对接企业MES/质量系统，配合标准化测量报告，为 IATF16949 质量体系审核及客户质量管理提供可靠数据支撑。

● 高端供应链竞争力增强

补齐复杂涡旋曲面精密检测能力，提升企业应对高精度质量要求的能力，为进入高端新能源汽车供应链、承接高附加值精密零部件订单提供有力支撑。

随着新能源汽车热管理系统持续升级，电动涡旋压缩机核心零部件对加工精度和一致性的要求不断提高。天准 CMU 系列桥式三坐标搭配 Vispec Cube 专业测量软件，以高精度扫描、智能测量和数字化质量管理能力，为涡旋零件提供从型线采集、几何评价到数据追溯的一体化检测方案，助力新能源汽车核心零部件制造企业提升产品质量与生产效率。
