焊接顺序对薄壁箱梁变形和残余应力的影响

http://www.qctester.com/ 来源: 本站原创  浏览次数:3501 发布时间:2022-3-11 QC检测仪器网

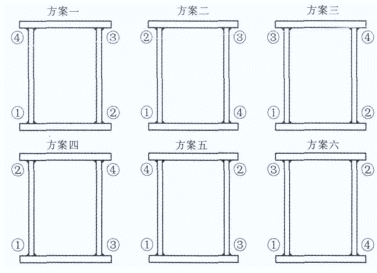

整体结构焊接顺序图





(1)对于薄壁箱梁结构上的单条长焊缝,建议采用分段退焊的焊接顺序。这样不仅使得相邻段焊缝起弧区与收弧区相距较远,而且相邻段焊缝首尾相接,致使同一区域在同一时间段内的热输入较小,同时避免产生应力尖峰。



(2)对于单个T形接头两侧的角焊缝,建议采用同时同方向的焊接顺序。这样可避免翼缘板和侧板发生扭曲变形,并有效控制残余应力峰值。



(3)在整体结构焊接过程中,建议采用图5中方案三或四的焊接顺序,使得焊接变形基本互相抵消,同时尽量避免采取方案五和六。此外,各个T形接头所引起的残余应力互不影响,只与单个T形接头的焊接顺序有关。

本文由焊接技术整理,转发请备注来源
