本篇作为系列文章的第一篇，从物理原理、标准规范要求两个层面，侧重探讨渗透液本身渗透能力对灵敏度的影响。
液体渗透检测的原理基于渗透液自身的物理特性，涉及到液体表面张力、润湿性、毛细作用等物理概念，具体如下：
I：表面张力系数 γ
液面分子缺少上方分子的内拉力时，会合力指向液体内部，使液面趋于收缩。
高表面张力时： 液体倾向于保持球形（如水珠），液体不易铺展，不利于覆盖被检表面
低表面张力时： 液体易铺展，能进入极细间隙；所以高质量渗透剂需要低表面张力
*典型渗透剂的表面张力：约 25–30 mN/m（水为 72 mN/m）
液滴在固体表面静置时，液-气界面与固-液界面之间的夹角。接触角是量化描述浸润与不浸润的参数。
液体在固体表面形成接触角小于90°时判定为浸润，且接触角越小，浸润程度越高；接触角大于90°则为不浸润，且接触角越大，不浸润程度越高。特别地，当接触角为0°或180°时，分别被称为完全浸润现象或完全不浸润现象。
S = γ_SV - γ_SL - γ_LV。S > 0 时液体自发铺展（favorable penetration）。
高质量渗透剂具有正铺展系数，在绝大多数金属表面能够自发铺展。
当液体接触到细管或细缝时，弯液面两侧存在压力差，即毛细压力 ΔP：
ΔP =2γ cos θ/ r
（其中 γ = 表面张力，θ = 接触角，r = 缝隙有效半径）
核心推论：
r 越小（缝越窄）→ ΔP 越大 → 毛细吸入力越强；
θ 越小（润湿越好）→ cosθ 越接近 1 → ΔP 越大
注：γ 越大 → ΔP 越大，但同时铺展难度也增加（实际使用中渗透剂需要在两者之间找到平衡）

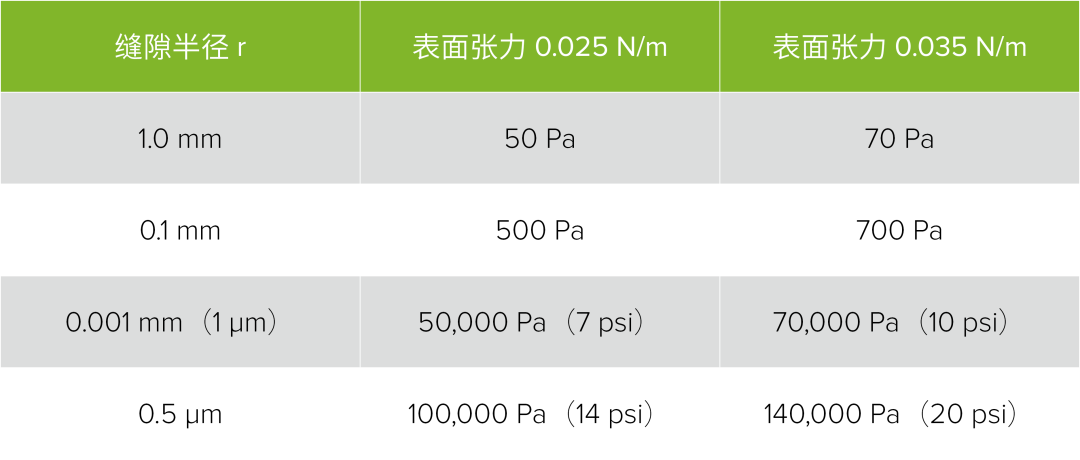

毛细压力定量数据：
0.5 µm 宽的裂缝对应毛细压力高达100–140 kPa，相当于 1–1.4 个大气压。渗透剂在无任何外加压力的情况下，依靠毛细压力即可充填亚微米级裂缝。
渗透液粘度对渗透速率与带走量都有关系；但对渗透速率和工件带走量的作用刚好相反。
对渗透速率的影响：
粘度高时：渗透剂流动缓慢，使得渗透完全需要更长时间；
粘度低时：渗透得快，但可能在等待时间内渗透剂会从宽裂缝中流走。
对工件带走量的影响：
带走量公式：D = S + 7.86 × 10⁻³ √(ν/T)，其中 ν = 运动粘度，T = 滴液时间。带走量与粘度的平方根成正比。若渗透剂A 粘度 4 mm²/s，渗透剂B 粘度 9 mm²/s，相同条件下B的带走量比 A 多 50%（派生：√(9/4) = 1.5）。
实际操作中的指导意义：带走量直接影响渗透剂的消耗成本；而粗糙表面（大 S 值）的带走量远高于光滑加工面。

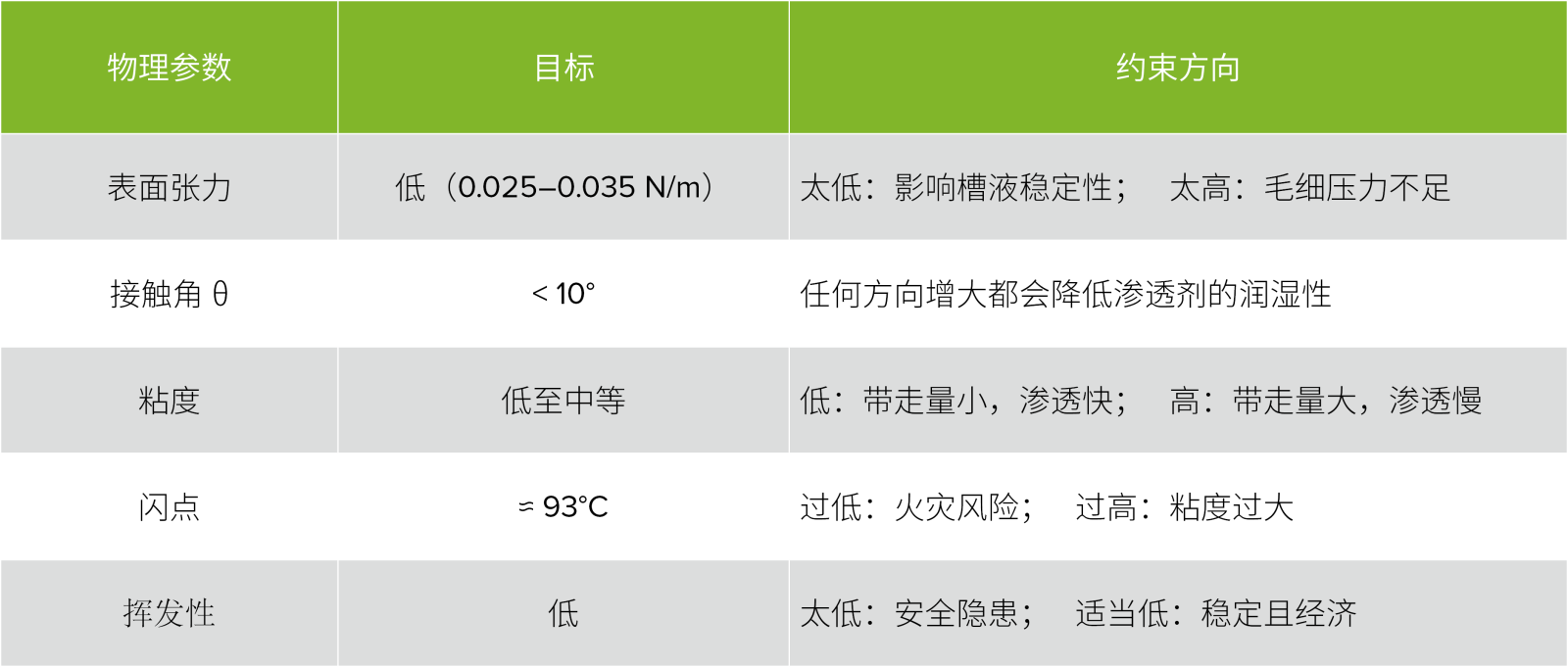

小结：渗透剂的综合设计要求
除了物理层面对渗透剂灵敏度有影响外，渗透剂去除方法的选择以及与显像剂的搭配，渗透剂本身的荧光亮度等，也影响着整个渗透检测的最终效果。
对此感兴趣的朋友欢迎关注，后面我们会继续探讨剩下的三个因素~
