大家好，今天要给大家分享的是，依托蔡司蓝光三维扫描仪+ZEISS INSPECT软件一体化组合方案，可无需原始设计数据，快速完成工件逆向建模、破损结构精准修复，极速输出CAD文件，高效解决各类无档案破损工件的修复难题。
3D扫描数字化修复操作步骤

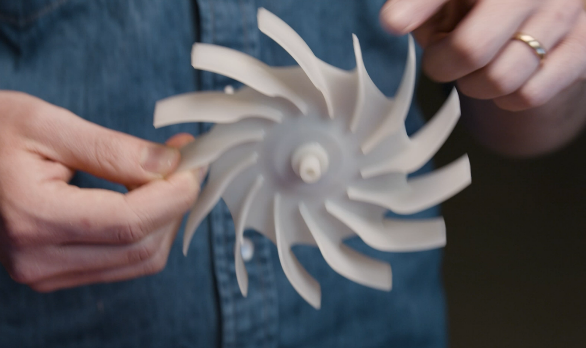

以破损叶轮工件修复为例，全程依托蔡司蓝光扫描仪采集三维数据，搭配ZEISS INSPECT软件完成模型重构、破损修复与CAD文件生成，全程操作简单，零基础也可快速上手。
步骤1：工件预处理与设备启动
清理工件表面杂质，完整暴露破损与完好结构；校准启动蔡司蓝光扫描仪，打开ZEISS INSPECT软件，确保设备与软件正常联动。
步骤2：借助三维扫描构建工件数字孪生模型

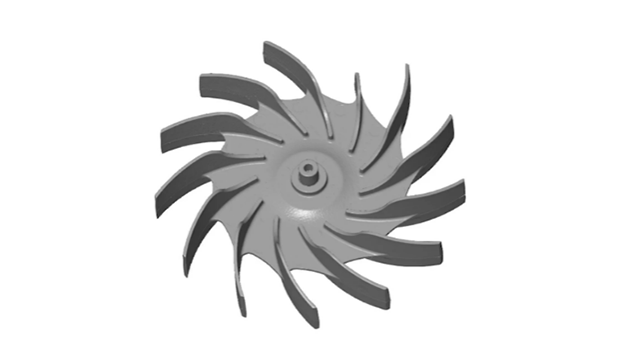

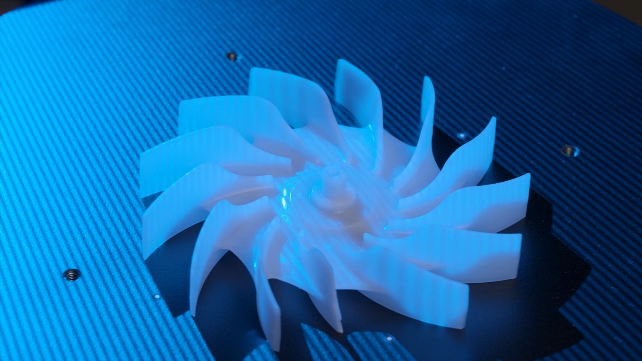

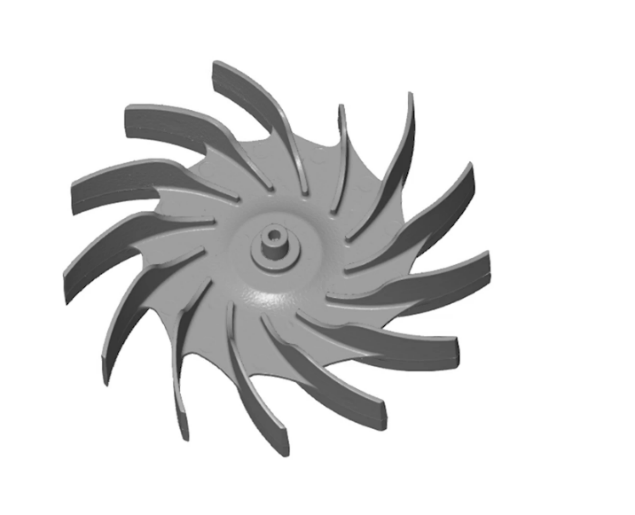

使用蔡司蓝光扫描仪对叶轮全方位扫描，快速采集工件高精度点云数据，软件自动生成1:1还原实物的三维网格数字模型，原始数据可随时留存调用。
步骤3：模型预处理，提取标准修复单元

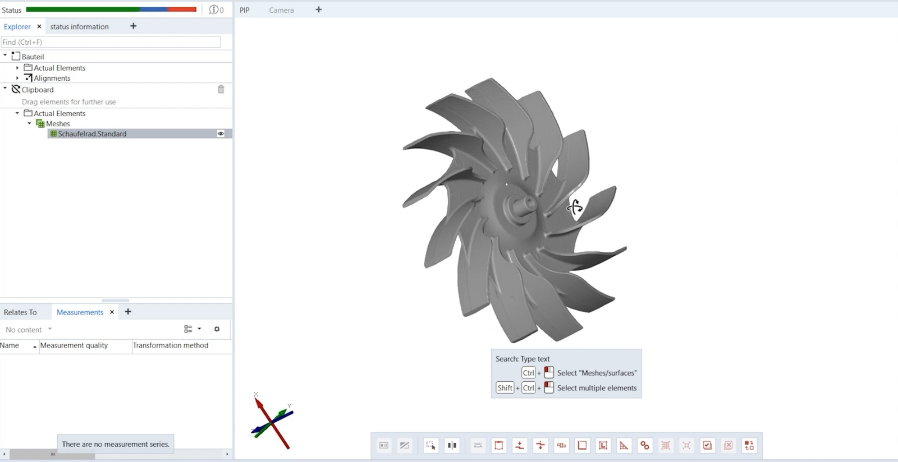

在ZEISS INSPECT软件中将扫描网格模型复制备用，精准选中工件完好的标准叶盘单元，通过反转选择删除多余模型，仅保留标准叶盘作为修复基准。
步骤4：精准对位，完成破损部位贴合修复

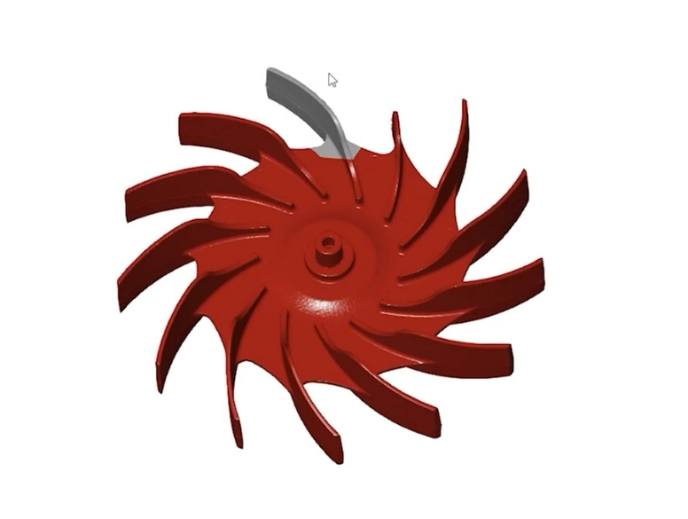

将标准叶盘模型旋转、对位至工件破损位置，微调位置确保完全贴合无偏差，最后合并两组网格模型，完成工件整体模型修复重构。
步骤5：一键导出，生成CAD文件
软件自动校验修复模型精度，简单点击操作即可在2分钟内生成兼容3D打印、数控设备的CAD文件，可直接用于工件修复加工。
点击即刻问询
获取手册
点击下载
如果想要了解更多三维扫描的操作方法、入门教程或是产品更新信息，大家可以访问官网www.handsonmetrology.cn 或者抖音平台，关注”蔡司三维光学“，获取更全面的学习资源。
