随着大模型与 AI 智算集群大规模落地，数据中心流量呈指数级增长，高速光互联作为算力网络的核心枢纽，技术路线正加速迭代。行业演进脉络清晰：传统插拔式光模块持续量产，硅光模块（SiPh模块）规模化提速，XPO超高密度插拔方案开启试点，CPO共封装光学成为中长期核心方向。架构不断升级的同时，精密光学耦合、微型封装、液冷集成、高密度基板带来制造质量挑战。

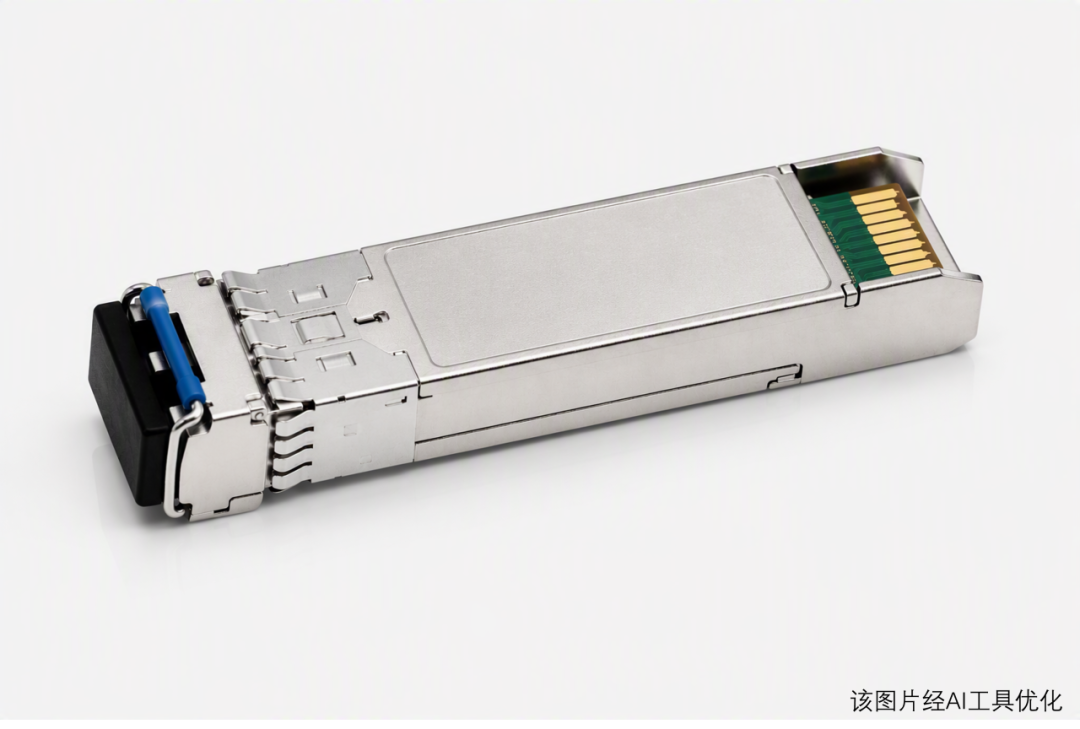

传统插拔式光模块
传统插拔式光模块（QSFP/OSFP）仍是当下智算中心主流选型，带宽最高可达 1.6 Tbps。
模块内部集成 TOSA 发射组件、ROSA 接收组件、光电探测器、光学透镜等大量分立元器件。零部件数量多、装配工序繁杂，芯片封装孔洞、光路耦合偏移、散热结构件形位公差，都会直接造成传输性能劣化、长期可靠性不足。
.png)
硅光模块
硅光模块（SiPh模块）被视作过渡阶段关键方案，带宽上限同样可达 1.6 Tbps。
不同于分立器件方案，硅光将多种光电器件集成在单片硅基晶圆之上，大幅缩减元器件数量。质控重心随之转移：硅光芯片良率、光纤阵列 FAU 耦合精度、焊球完整性、光接收界面状态成为管控核心。
.png)

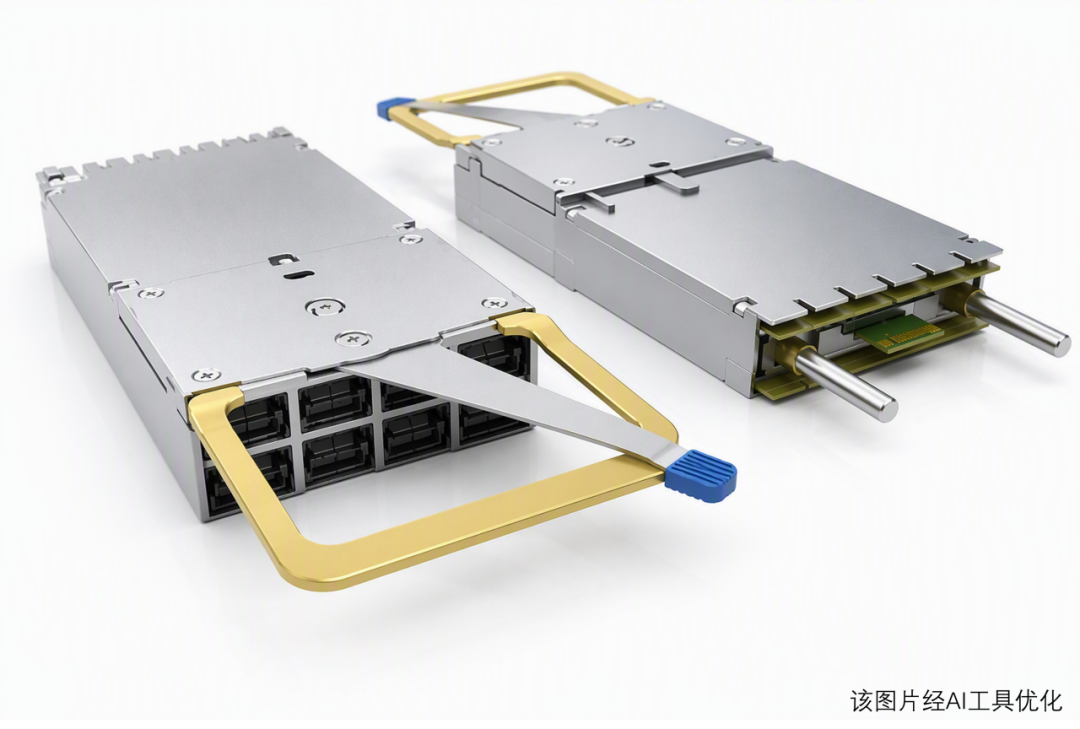

XPO超高密度插拔方案
面向下一代超高密度交换机，XPO（eXtra-dense Pluggable Optics）应运而生，单模块带宽最高提升至 12.8 Tbps。
极致紧凑的空间布局催生液冷一体化设计，冷板成为标配。冷板内部流道形变、钎焊空洞、平面度偏差会直接引发局部过热，造成光模块工作不稳定。ZEISS METROTOM 系列工业 CT 无需破坏样品，识别隐蔽焊接缺陷，是 XPO 液冷组件质量管控的核心工具。

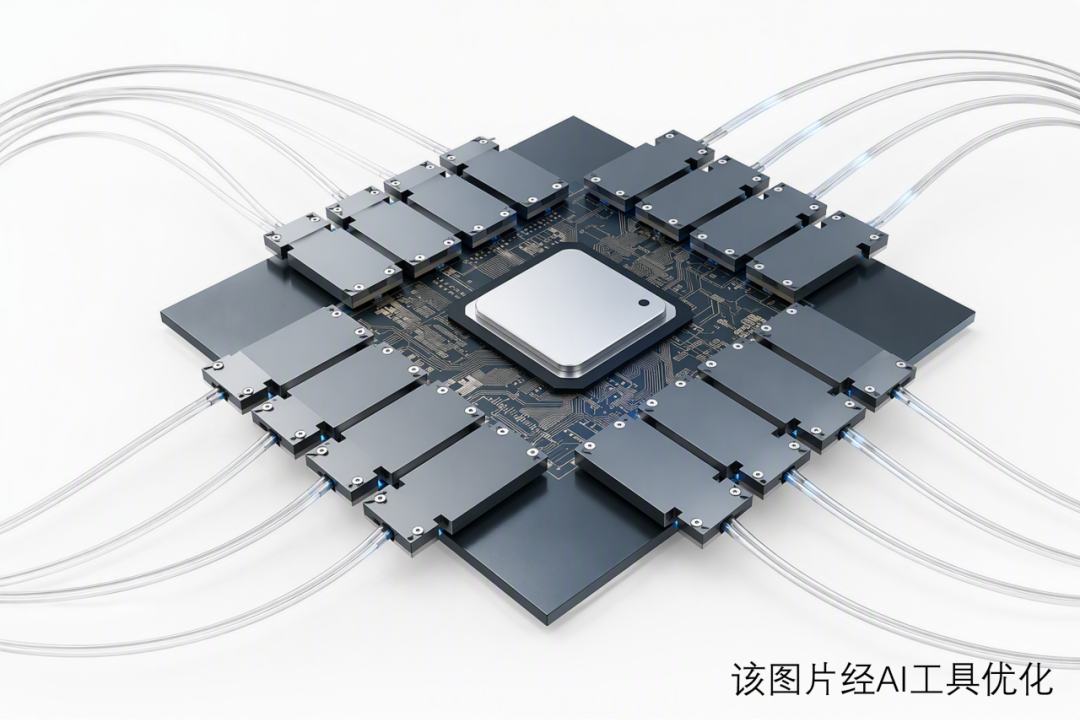

CPO 共封装光学
未来产业长期演进目标指向 CPO 共封装光学，将光引擎与交换 ASIC 芯片共同封装在同一基板内，带宽上限突破 102.4 Tbps。
CPO 彻底打破传统光模块形态，也带来巨大制造挑战：FAU 光纤阵列、MPO 连接器对准精度、2.5D/3D 先进封装界面缺陷、基板翘曲等问题错综复杂。
从传统光模块迈向 CPO，四代光互联架构依次演进，但稳定可靠的质量管控始终是技术落地、规模量产的先决条件。
.png)
蔡司打通光芯片、光学耦合界面、封装组件、液冷结构全流程检测链路，形成覆盖整条技术路线的方案矩阵。立足算力全链路品质守护战略，持续为光模块厂商、硅光企业、交换机 ODM、智算基础设施客户提供一体化质量支撑，护航新一代高速光互联产业持续向前发展。
未来技术发展下的电子制造质量挑战和蔡司质量检测解决方案
蔡司X射线显微镜

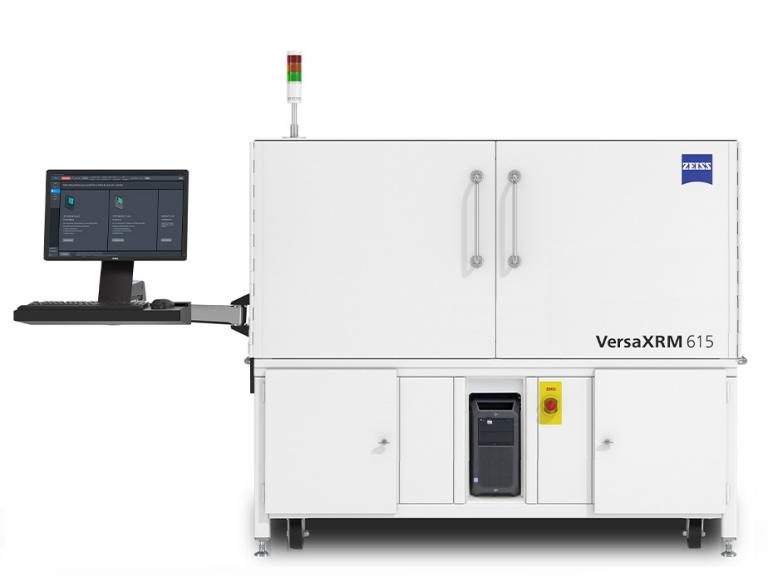

ZEISS VersaXRM 615
应用场景：
芯片内部缺陷检查、热传感器缺陷检查
.png)
ZEISS Versa 3D X 射线显微镜（XRM）可为各种材料和工作环境提供卓越的三维图像质量和数据。
该系统具有基于同步加速器口径光学器件的两级放大倍率以及革命性的 RaaD™（大工作距离下的高分辨率）技术，在较长的工作距离下依然保持优异的分辨率。无损成像技术可以保持并延样品的使用时间，从而满足四维和原位研究需求。
蔡司光学显微镜

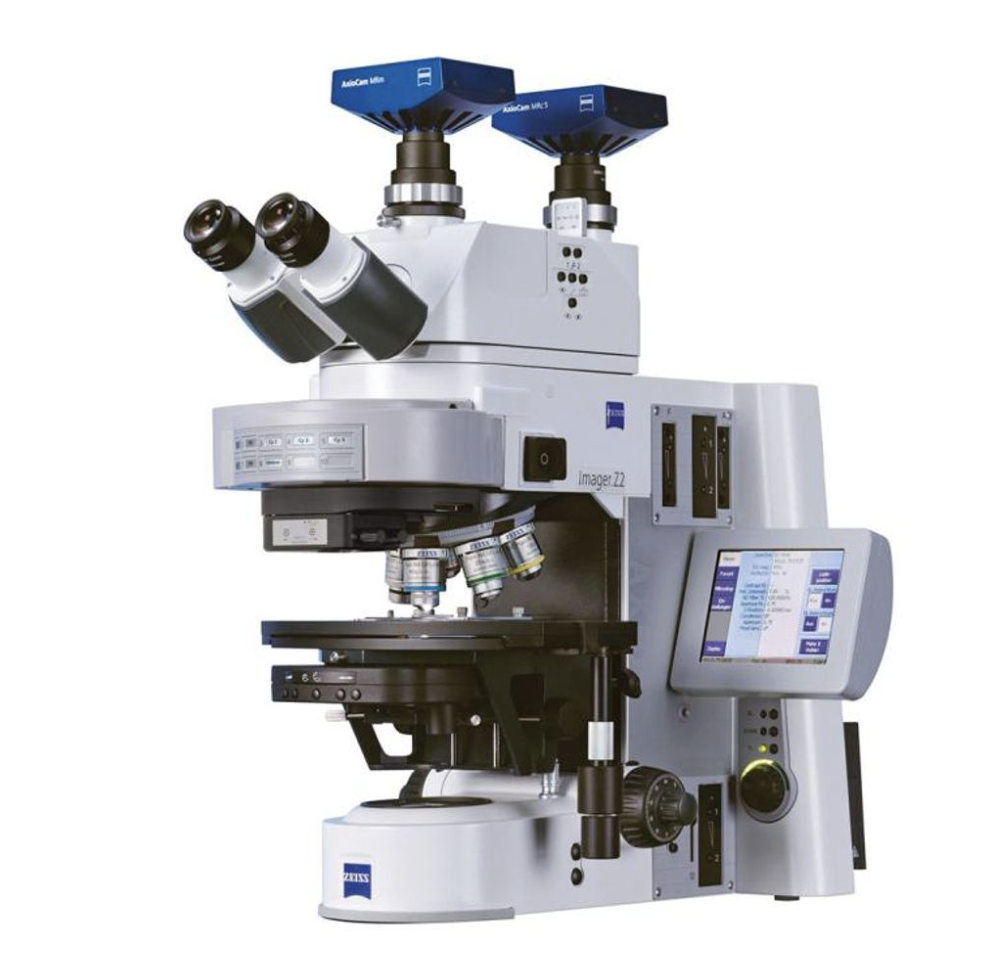

ZEISS Axio Imager 2
应用场景：
芯片光波导距离测量
.png)
为要求苛刻的材料分析任务、新材料开发以及常规质量控制和颗粒分析而定制的系统平台。
通过自动化工作流程获得可重复的结果和高生产率，最高放大倍率可达 7500 倍，可满足具有挑战性的分析要求。ZEISS Axio Imager 2 具有高度适应性，是多模式工作流程的核心。
蔡司工业CT计算机断层扫描

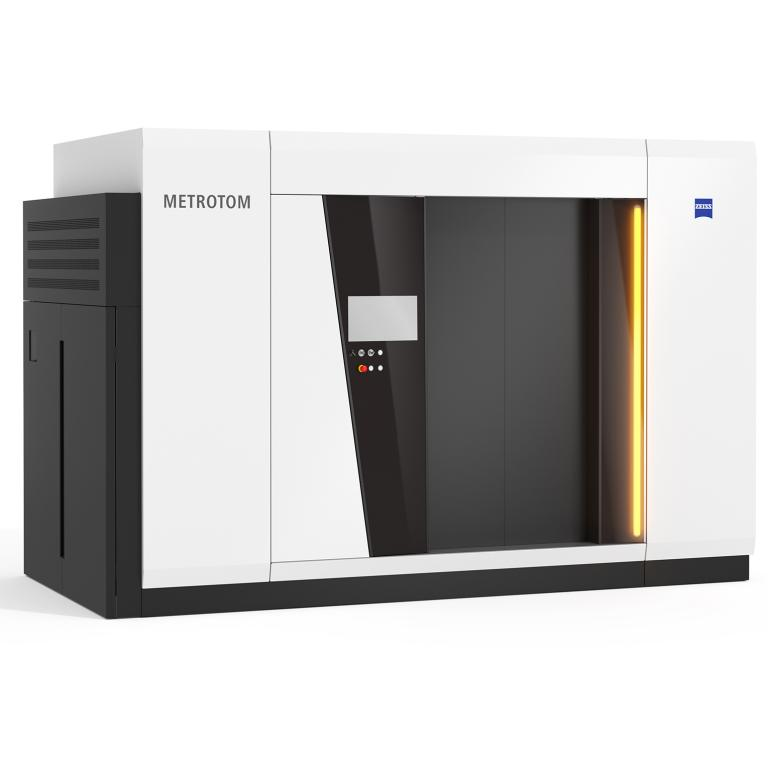

ZEISS METROTOM 1500
应用场景：
导热胶缺陷检查、锡球缺陷检查
.png)
更高的图像质量，高分辨率与可追溯精度，蔡司 METROTOM 1500 展现了卓越的图像效果，即便是极细微的缺陷也能清晰呈现。
AMMAR、BHC 软件以及蔡司 scatterControl 硬件模块共同保障了无可挑剔的质量。此外还严格遵循 VDI/VDE 2630 标准中可追溯精度的要求。
光模块是高速通信的质量担当。它的质量与数据传输的稳度与速度息息相关，不管是交换机还是服务器，都离不开它的硬核支撑。从“芯片—组件—模块”的精密封装，到新兴COB封装的工艺严控，每一步都藏着质量密码。

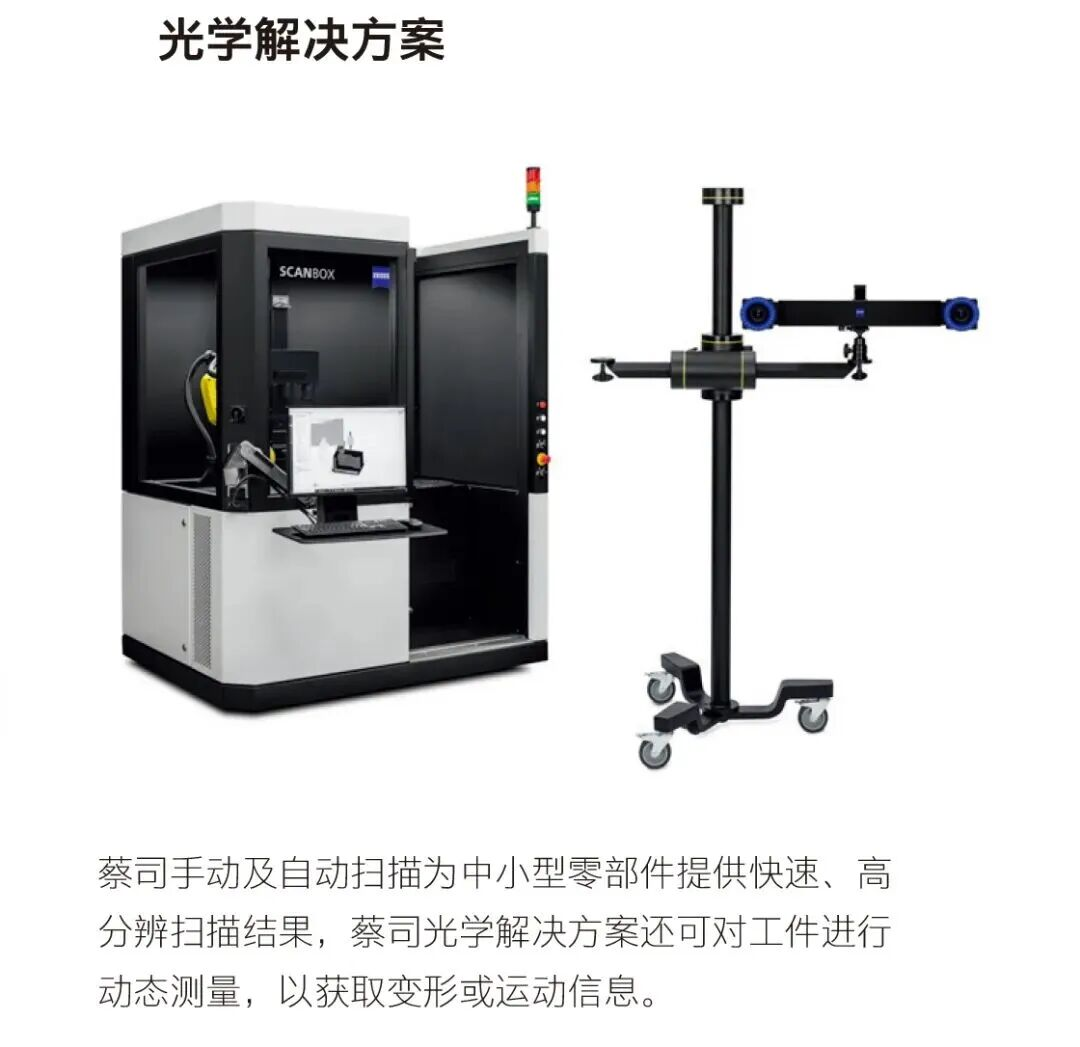

蔡司拥有丰富的产品线包含显微镜，蓝光扫描仪，三坐标，工业CT，助力全面解决电子客户面临质量挑战与痛点。
.png)
.png)
.png)
.png)
点击下载电子手册和数据中心手册
