谐波减速器被视为机器人关节的“心脏”，其制造精度直接决定整机的运动性能与可靠性。谐波减速器的柔轮、刚轮、波发生器等核心组件普遍具有薄壁结构、异形曲面、微齿形貌及密集的高精度形位公差要求，微米级的加工偏差就可能引发关节卡顿、异响、定位偏移乃至传动效率衰减。在机器人向高精度、高负载、高动态演进的趋势下，如何对这些复杂零件实现稳定、高效的高精度测量，已成为谐波减速器制造中绕不开的核心环节。

行业挑战：谐波减速器精密检测的三重困境

在谐波减速器量产过程中，柔轮、刚轮等核心零件需完成端面跳动、轴孔垂直度、安装孔位置度等多项形位公差检测，同时兼顾薄壁零件防护与批量检测效率，保障产品装配一致性。传统测量方式在此类场景面临三重挑战：

复杂形位公差检测困难

传统工具往往只能覆盖部分关键尺寸，对微齿、异形曲面等复杂形貌的误差难以进行精准量化，难以支撑从抽检到过程控制的质量管控。

薄壁零件易产生测量形变

柔轮等核心零件为薄壁结构，传统接触式测量的测力与硬夹持易导致工件形变，使检测结果偏离真实尺寸。

批量检测效率与柔性不足

面对多型号、多批次的生产节奏，传统人工编程、重复装夹及逐项测量方式调试周期长，换型成本高，难以满足柔性制造和高产线节拍的生产需求。

技术方案：高精度三坐标助力谐波减速器全特征检测

为此，天准科技构建了一套面向谐波减速器核心零件的精密测量方案：以 CME 系列移动桥式三坐标测量机为基础，结合自研 Vispec Cube 测量软件，通过高精度运动控制、智能测座、连续扫描测量与离线编程等技术，实现复杂零件测量在精度和效率上的双重提升。

1、智能测座与连续扫描，提升复杂特征测量能力

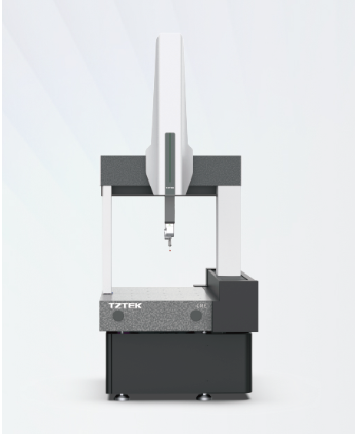

方案采用天准 CME 系列三坐标测量机，结构紧凑开敞、运动速度快，兼顾测量精度与效率。设备搭载自研 TR50 测座，支持 A/B 轴实时自动旋转，最小旋转分度达 5°，可根据孔位、曲面特征灵活调整测针姿态，确保测针始终处于最佳测量角度，结合连续扫描获取完整轮廓数据，有效保障复杂特征形位公差的测量稳定性。

2、柔性装夹与全路径规划，减少装夹次数与形变风险

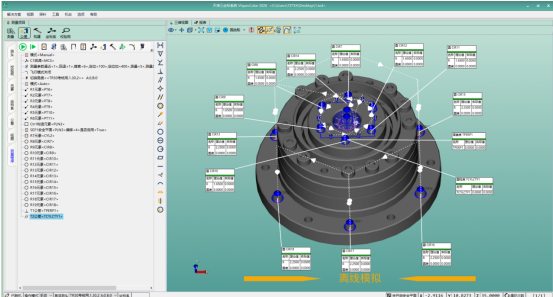

针对柔轮等薄壁结构，方案采用柔性夹具装夹，避免传统硬夹持带来的局部形变。基于 Vispec Cube 软件，可导入零件 CAD 数模进行智能测量路径规划，结合几何坐标系建立与安全空间避让机制，实现单次装夹即可完成全尺寸检测，既减少了重复定位误差，也降低了人工干预带来的不确定性。

3、离线编程与碰撞仿真，缩短换型与导入周期

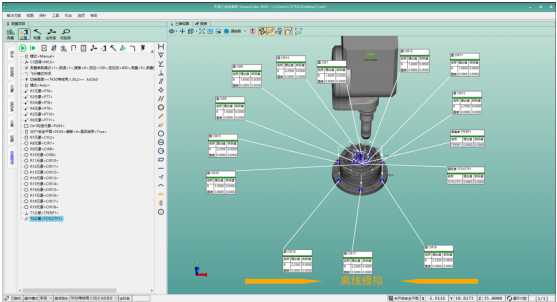

通过离线编程实现程序标准化复用，快速导入零件 3D 数模完成测量程序编制。程序生成前，软件自动执行全路径碰撞模拟，提前规避测针与工件、夹具的干涉风险，保障上机运行的安全性与稳定性，大幅缩短现场调试与产品换型周期，更好地适配机器人行业多品类、快节奏的量产需求。

方案价值：精度、效率与质量管控的系统性升级

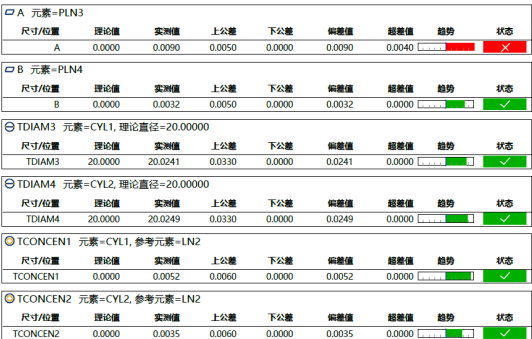

谐波减速器作为机器人关节的核心传动部件，其精密检测是产品品质管控的核心，直接影响整机性能与可靠性。该三坐标测量方案在防形变测量、全特征精准量化、自动化高效检测与数据化溯源等方面形成系统能力，不仅帮助客户在产品质量、检测效率与综合成本上实现多重提升，还能助力其构建“检测 - 分析 - 优化 - 迭代”的数字化闭环质量体系。

在机器人产业的快速发展下，机器人核心零部件正朝着更高精度、更高可靠性与更高一致性演进。高精度测量不再只是最终检验环节，而是持续推动工艺优化、产品迭代和数字化质量管理的重要基础能力。天准科技坚持“AI×精密光机电”双核驱动战略，围绕工业AI算法与软件、高性能算力底座、超高精度光学系统、纳米级运动控制等方向持续投入，助力推动机器人核心零部件制造向高质量、智能化迈进。

如需进一步了解机器人零部件测量解决方案或三坐标测量应用案例，欢迎联系天准科技。
