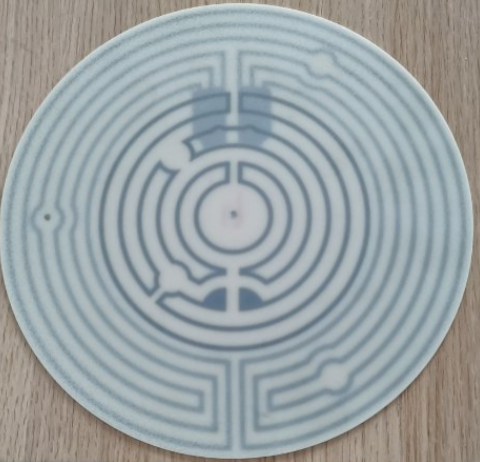

电极层影像

电极层图形复杂

电极层图形圈层多且形状复杂，需要对电极层图案对称关系、图案的形状（线或圆及相交或相切关系）正确判断。

软件批量操作便捷

图形数量多、工作量大，直接镜像或者阵列小单元图形，无法贴合实物位置，需要借助软件对偏移特征做平移或旋转，来更加精准地匹配目标位置。

逆向输出CAD图纸

电极层图案通过影像投影绘制后，需要软件具备输出CAD工程图纸的能力，用户再借用图纸进行逆向操作。

海克斯康影像测量仪搭配专业测量软件Metus，通过阵列、镜像、批量移动和批量旋转等功能可以很好的适配逆向工程的需求。以静电卡盘小单元为基准快速创建某一局部区域要素；通过阵列、镜像功能快速生成整圈测量特征，针对偏离工件实际位置的要素再通过批量移动、旋转调至吻合状态，最终导出工程图纸并在AUTOCAD做逆向。下面我们举例来聊聊以上重要软件功能的应用：

阵列功能

针对排列有规律的测量单元或特征，通过矩形或环形阵列，快速实现编程与测量。此类功能广泛应用于半导体、PCB等行业。

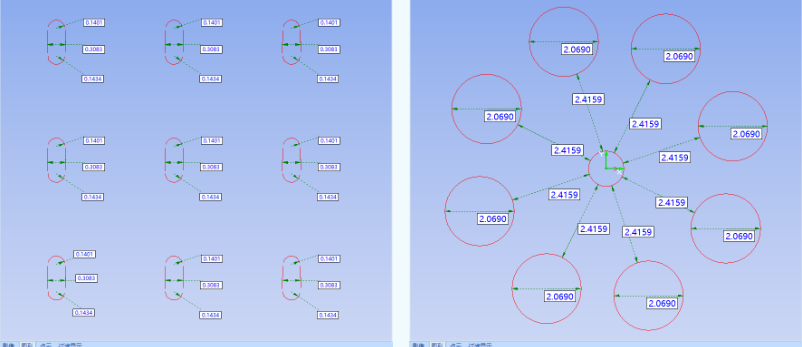

矩形阵列、环形阵列

镜像功能

针对以轴对称排列的特征要素进行快速复制，简化编程操作。应用场景：常用于轴对称结构的测量和分析。可常见于精密制造、电路板行业。

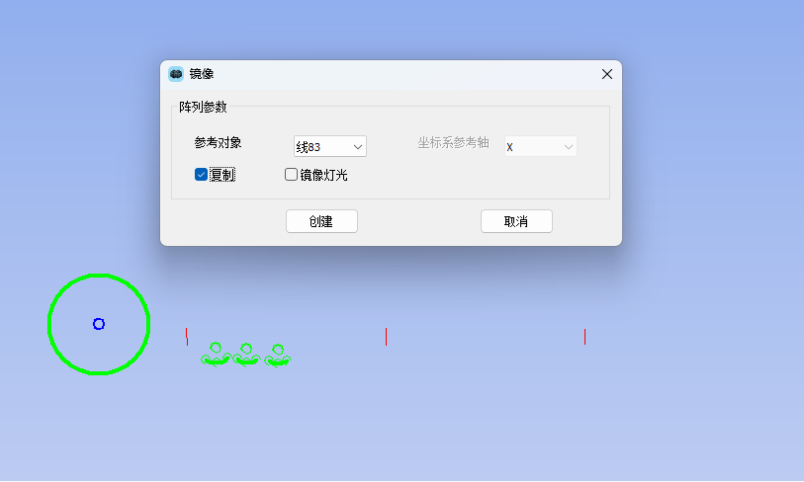

镜像

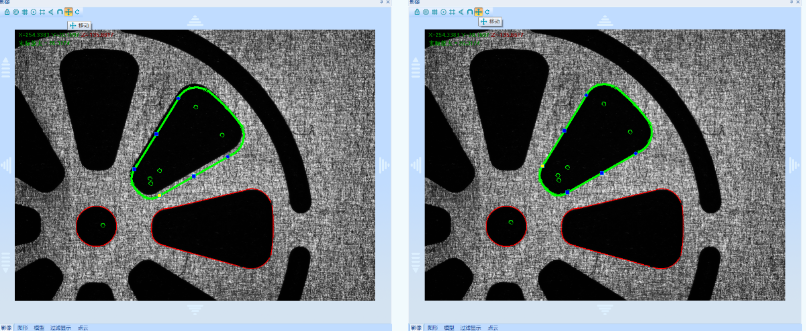

要素移动、旋转功能

加工出来的零件通常与设计图纸会有些偏差，以某一理论值阵列或镜像出来的测量单元需要通过运行一轮程序才能获得真实值，而碰到表面特征边界模糊无法自动抓取的场景，通过特定开发的要素移动、旋转功能来快速实现目标位置的匹配会比传统的一个一个手动绘制特征的效率提高10倍以上，也减少了测量员的重复工作量与测量压力。
