FARO 大空间激光扫描仪应对各种环境下的测量，从地上到地下，无论是对老旧建筑物的翻新，还是对地下商场的记录都可以依靠 FARO 大空间激光扫描仪，获得精准的测量数据。

  现有手持工具的局限性及解决方案的寻找

  韩国 TOZ 是一家共享办公空间设计和解决方案供应商。该公司精心地规划、设计和经营合作空间，来优化客户的共享办公体验。每年 TOZ 都要测量超过100座的建筑，其中不乏一些老旧的建筑，对于测量老旧建筑物内部弯曲和有角度的墙壁是非常费时的。

  过去 TOZ 采用传统的手工测量的方式，例如使用卷尺或激光尺，这不仅需要 TOZ 耗费大量的时间进行测量，手工测量所获得的精度也不够精确，尽管测量团队在构建办公空间之前尽最大努力获得精度，但 TOZ 在项目完成后仍然发现存在精度误差。在过去的一个项目中，TOZ 因测量误差与建筑物的所有者产生分歧。该团队认识到纠正这种结果不一致情况的迫切性，避免影响其为客户提供最大空间的能力。

  一名员工正在使用卷尺和激光尺进行测量

  在寻找应对上述测量挑战的解决方案时，TOZ 建筑团队的主管 Heo Jihyeon 女士想起了她在国外见到的高效的三维激光扫描技术。她说：“在英国工作时，我见过这项技术，它似乎是可用来应对这些挑战的解决方案。”按照 Heo 女士的建议，TOZ 决定采用该技术来消除测量过程中的人为误差。

  TOZ 的最佳选择：

   FARO FOCUS3D X 130 激光扫描仪

  在谈到 TOZ 如何决定选择 FARO，而不选择其他解决方案供应商时，Heo 解释称：“采用先进的测量解决方案的目的是确保该设备满足我们的需求。FARO 在设计、便携性、重量和价格方面更胜一筹。我领导着一个由六名女性组成的团队，FARO 激光扫描仪是最理想的，因为其他扫描仪太过于笨重。” 在操作方面，只需将设备安装在三角架上，按一下触摸屏上的按钮，就能快速地生成完整而精确的建筑物内部的扫描图像。 Focus3D X 130 激光扫描仪能够高速扫描130米以内的建筑物和物体（即使在阳光直射条件下）。利用所集成的 GPS 接收器，该设备的最大精度范围为±2mm，扫描速度达到976,000个点/ 秒。

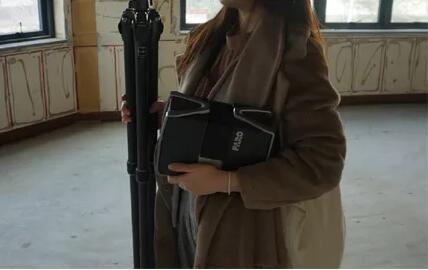

  Focus3D 体积小、重量轻，

  携带方便且操作简单

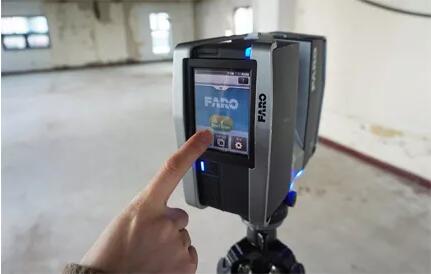

  TOZ 团队的一位成员通过触摸屏菜单

  来演示 Focus3D 的易操作性

  利用 FOCUS3D X 130 简化测量流程

  自从采用 Focus3D 以来，TOZ 团队经常利用该设备来获取精确地测量结果，使用Focus3D 来创建基础平面图、检测天花板和其他结构。精确的结果还意味着该团队再也无需重返现场来核实数据。TOZ 还计划将该扫描仪用于其他用途，例如提取立面数据和利用三维扫描数据浏览现场。

  借助 Focus3D，TOZ 在2016年建立了约120家中心。Focus3D 在 TOZ 的工作中发挥了极大的作用，TOZ 团队称，Focus3D 的使用时间达到70%。而  TOZ 的测量时间缩短了一半，从两小时缩短为一小时，而且测量误差降低了80%。以前，人工测量的误差范围为100 - 150mm。使用 Focus3D，误差范围减小至20 - 30mm，完全符合 TOZ 的公差要求。该扫描仪的另一个优点是允许在 Focus3D 进行扫描的同时，使用手持测量工具进行辅助测量，不仅提高了总体工作效率，而且节省了时间。

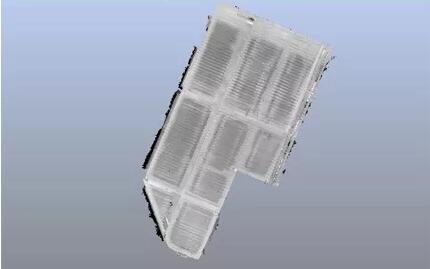

  通过 Focus3D 获取的扫描数据图像

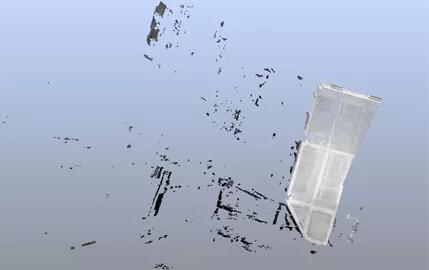

  示例：从扫描数据中提取设计图

  使用 Focus3D 真正实现了零误差， TOZ 现在能为其客户提供令人印象深刻的结果。Heo 女士称，除了体积小，重量轻，能够拍照和直观易用之外，Focus3D 还允许通过网络云或该公司的内网共享测量数据。

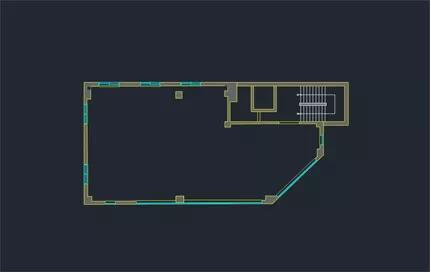

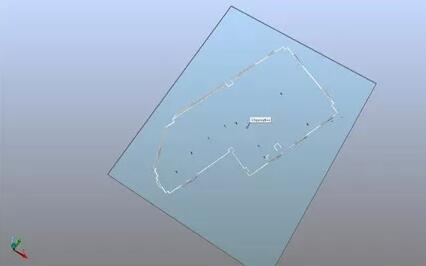

  利用扫描数据创建平面图

  Heo 女士说：“别人说我们太过于依赖该设备，但我不同意这种说法。使用Focus3D 让我们获得了许多好处，它为我们提供了重要而精确的测量数据。事实上，我们使用该设备是如此的频繁，以致于我们第一年就收回了大部分的投资！” Heo 女士对 Focus3D 的满意度达到99.9%，她还指出，她将继续通过为其测量团队提供先进的测量设备来创建未来空间。

  接下来让我们转到地下，看看 FARO 如何测量复杂的地下建筑，以及所获的点云数据能够用于哪些其他的用途。

  1复杂的地下状况记录

  名古屋虽然不是日本最大的城市，但绝对是地下购物商城最多的城市。Nakamura 博士为了在这些地下商场被拆除之前留下记录，决定使用点云数据来绘制和记录名古屋市的地下商场。爱知工业大学 Nakamura 博士的团队利用 FARO Laser Scanner Focus3D 对整个 ESCA（名古屋市的众多地下购物商场之一）进行扫描，他们获取了 ESCA 入口和出口附近的17个不同位置的扫描数据，大约0.5TB的点云数据量。所获的数据通过 FARO SCENE（与激光扫描仪配套的点云数据处理软件）来配准和定位，将各扫描结果整合到一个数据文件中。

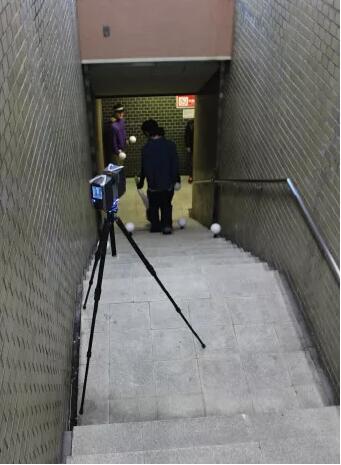

  深夜从地下购物商场的出口开始扫描

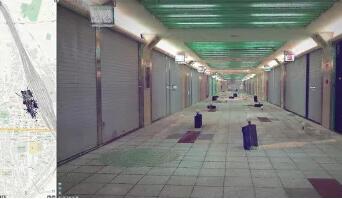

  ESCA 点云数据视图举例，

  该视图利用人工靶标来帮助进行扫描配准，

  以便将多个扫描图像整合成一个图像

  2单套点云数据的多种用途

  通过添加至地下商场的点云数据，该团队创建了供水、排水管道和检修孔的三维模型。因此，现在能够查看被埋在商场附近的，为这座城市的生存提供支持的公用事业管线。

  Nakamura 博士进一步解释说，“当我们就该项目第一次同 ESCA 接洽时，我们建议使用这些数据来模拟内部设计和场地布置。然而，当我们真正看到扫描数据时，我们发现它具有截然不同的一系列优点。利用这些数据，我们能够更好地了解地下商场与地上结构的关系，它还能让我们创建该区域的横断面图。”

  模型中清晰地显示了公用事业管线的位置关系

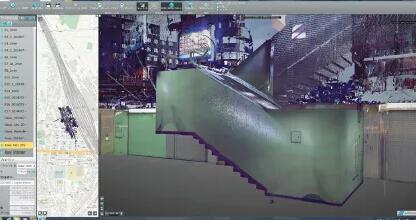

  将街面和地下商场连在一起的三维图像

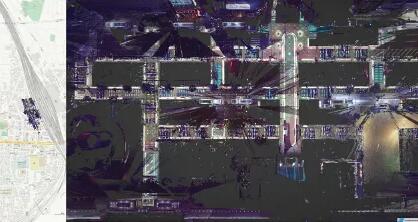

  从较深的地下视角所看到的 ESCA 的点云数据

  地下结构展示是点云视图所独有的功能

  除了作为 ESCA 的促销辅助手段之外，点云数据还提高了对公用事业管线（例如通信网络、供水管线、排污管道、电气和气体管线等）以及它们为满足日常需求提供幕后支持方面所发挥的重要作用的认知度和意识度。而且，由于扫描数据可保留物体的绝对尺寸，所以 ESCA 还可以使用三维数据来高效地绘制施工图，从而获得更多的优势。

  FARO 新一代大空间激光扫描仪

  精度—双轴补偿器和角测量功能保证测量精度

  温度—适应-20℃ 至 55℃确保极端环境作业

  补偿—现场补偿功能确保扫描数据质量

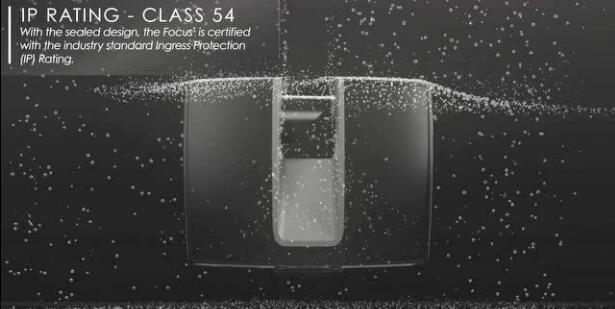

  防护—密封设计达到工业标准异物防护IP54级

  便携—尺寸小、重量轻、配备便携手提箱
