直观易用的高精度测量

　　最高质量的生产与记录必然要求在生产过程中及生产后对工件进行高精度测量。 海德汉公司设计开发的新款QUADRA-CHEK 3000信号处理电子系统能快速、简单且高精度地测量。 它采用触控屏显示并具有大量高度智能化的功能，极大简化了操作。

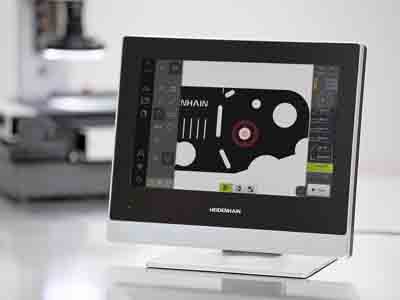

　　海德汉公司的新款QUADRA-CHEK 3000信号处理电子系统是高精度测量机应用的最佳选择。 现代化的视频工具处理轮廓测量投影仪、测量显微镜和视频测量机的摄像头图像信号。 该信号处理电子系统用于识别边线和定义边线的测量点。 QUADRA-CHEK 3000的触控屏能以图形方式显示获取的测量点的测量结果。 图形的右侧为操作人员提供了简单且清晰标记的控制件与可用功能。 还自动为测量操作提供智能化的支持功能。 因此，操作人员不仅能查看整体状况还能通过输入、滑动和拖放操作快速、简单并直观地操作QUADRA-CHEK 3000—甚至戴手套时也能操作。 这是因为该机的硬件与软件平台都是最新成功开发的。

　　简化测量的新功能

　　QUADRA-CHEK 3000的全新视频工具提供许多测量点获取方式。 包括使用简单且智能化的工具快速和客观地获取测量点。 还能图形化显示云点并计算几何元素。 自动的几何识别工具与“自动识别测量”功能一起使用时能快速高精度地自动测量2-D几何元素。 该机的误差补偿系统能提高测量机的机械精度。 筛选功能能避免测量结果受被测对象或测量机光学器件污染的影响。

　　另一个新功能是“零件视图”。 它显示测量后工件的几何元素图形，并能定义其它几何元素。 例如，QUADRA-CHEK 3000这样就能计算两孔间距离。 选择所需的几何元素时，直接在图形显示的触控屏中直观地选择，非常简单。

　　智能化软件的灵活性

　　QUADRA-CHEK 3000能用软件根据每一个测量位置的具体要求进行调整。 该机针对目标市场提供一系列不同软件选项，用户能组合不同选项，也能之后添加。 包括通过找边的视频工具的自动测量点获取功能。 未来还将继续增加新软件产品，不断丰富QUADRA-CHEK 3000的功能与特性。 例如，现在正在开发控制测量机轴的NC选装项，还包括找边器以及自动对焦和缩放功能的选装项。 3D测量软件选装项也已列入开发计划中。

　　QUADRA-CHEK 3000的大量选装项使该机易于定制，具有优异的用户友好性。 包括从用户界面的语言设置到测量结果的输出等众多方面。 测量结果可用传统方式打印输出，也可以用PDF文件保存在本地或集中保存在服务器中。 还为输出数据提供筛选设置以及选择不同图形及非图形的显示方式。

　　满足所有要求的硬件平台

　　为满足工厂恶劣工作环境要求，QUADRA-CHEK 3000采用平整且坚固的铝壳及特殊钢化玻璃的触摸屏。 适合工业应用的设计还包括显示器四周全包的铝壳保护、电源适配器内置在机壳内及无风扇的被动冷却系统。 因此，QUADRA-CHEK 3000的前面板具有高达IP65及后面板具有高达IP40的车间防护能力。

　　该信号处理电子系统的背面提供连线与接口，包括USB和以太网接口。 因此，用户可用数字摄像头连接所有标准测量设备。 QUADRA-CHEK 3000还能方便地接入公司网络中。 总之： QUADRA-CHEK 3000是一个高速和高精度的测量系统，结构紧凑并具有所有所需的硬件与软件，还能接入现有网络中。
