一．产品型号: WDW-2/3/5
二.产品名称: 微机控制（硅酮胶、密封材料）电子万能试验机
本公司生产的微机控制（硅酮胶、密封材料）电子万能试验机，
1. 满足《GB/T16776- 2005建筑用硅酮结构密封胶》6.8.条款要求，主要用于测试硅酮结构胶与实际工程用基材的拉伸粘结性能。可测试拉伸力、最大拉伸强度、记录最大拉伸强 度时的伸长率的算术平均值、同时记录并报告伸长率10％、20％和40％的模量，各取其算术平均值；
2. 满足《GB/T13477.8-2002建筑密封材料试验方法(8)拉伸粘结性的测定》将试件拉伸至破坏，绘制应力-应变曲线，计算拉伸强度、断裂伸长率，求取三个试件的算术平均值；
3 满足《GB/T13477.10-2002建筑密封材料试验方法(10)定伸粘结性的测定》将试件拉伸至原宽度的25％、60％和100％，绘制应力-应变曲线，
精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。由计算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。
优点如下:
1、带有遥控盒，可实现横梁的快/慢升降调整，操作灵活、随意切换。
2、具有试验结束后返回初始位置的功能，智能、高效、快捷。
3、具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全。
4、自建强大的试验数据库，试验数据可随时保存、查询、调用
5、可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。
6、可切换显示多种试验曲线：应力－应变曲线、力－变形曲线、力－位移曲线、力－时间曲线、变形－时间曲线、位移－时间曲线、力－应变曲线。试验曲线局部放大，多曲线叠加比较。
增加附具 可完成其他材料的拉伸、压缩、弯曲等试验检测
试验机设计、制造、检验依据下列标准相关条款
1)GB/T2611-2007《试验机通用技术要求》
2)JJF1103-2003《万能试验机计算机数据采集系统评定》
3)JJG139－1999《拉力、压力和万能试验机的检定规程》
4)GB/T16776- 2005《建筑用硅酮结构密封胶》
5)GB/T13477.8-2002《建筑密封材料试验方法(8)拉伸粘结性的测定》
6)GB/T13477.10-2002《建筑密封材料试验方法(10)定伸粘结性的测定》
7)JGJ/T70-2009 《建筑砂浆基本性能试验方法标准》
8)GB／T 328.1~27-2007《建筑防水卷材试验方法》
三.试验机的主要技术指标
|
试验机型号 WDW-2/3/5
|
|
|
1
|
最大试验力
|
2000N
|
3000N
|
5000N
|
|
2
|
试验机级别
|
0.5级 1级
|
|
3
|
负荷测量范围
|
0.4%-100%FS（0.5级）/1%～100%FS（1级）
|
|
4
|
示值相对误差
|
±0.5%（0.5级）/±1.0%以内（1级）
|
|
5
|
试验力分辨力
|
1/±300000F.S（全程分辨力不变）
|
|
6
|
位移分辨力
|
0.001mm/0.5级 0.01mm/1级
|
|
7
|
力控速率调节范围
|
0.005%-5%FS/S
|
|
8
|
力控速率控制精度
|
速率 <0.05%FS时，为±1%设定值以内；
速率 ≥0.05%FS时，为±0.5%设定值以内；
|
|
9
|
变形速率调节范围
|
0.005～5%FS/s；
|
|
10
|
变形速率控制精度
|
速率＜0.05%FS/s时，为设定值的±1%以内；
速率≥0.05%FS/s时，为设定值的±0.5%以内；
|
|
11
|
位移速率调节范围
|
0.005～500mm/min；
|
|
12
|
位移速率控制精度
|
为设定值的±0.2%以内
|
|
13
|
恒力、恒变形、恒位移控制范围
|
0.5%-----100%FS
|
|
14
|
恒力、恒变形、恒位移控制精度
|
设定值≥10%FS时，为设定值的±0.5%以内
设定值＜10%FS时，为设定值的±1%以内
|
|
15
|
横梁移动行程
|
1000mm
|
|
16
|
侧面有效跨度
|
75mm
|
|
17
|
电源电压（必须有可靠的接地措施）
|
～220V±10% 50Hz
|
|
18
|
机器功率
|
400w
|
|
19
|
主机外型尺寸
|
410（长）x430（宽）x1550（高）mm
|
|
20
|
机器重量
|
≈100kg
|
四.试验机的主要配置
|
名称
|
内 容
|
备注
|
|
主机
|
悬臂结构框架
精密滚珠丝杠副
|
1台
1套
|
|
控制系统
|
全数字数据采集处理系统
|
1套
|
|
驱动装置
|
交流伺服调速电机及驱动器、同步带传动
|
1套
|
|
遥控盒
|
方便、快捷的控制横梁移动
|
1只
|
|
负荷传感器
|
|
1只
|
|
限位安全装置
|
丝网印刷技术与光电技术相结合
|
3只
|
|
拉伸夹具
|
密封材料专用
|
1付
|
|
压缩压盘
|
￠100mm
|
1套
|
|
微机
|
品牌微机
|
1台
|
|
随机工具
|
|
1套
|
|
随机技术资料
|
|
1套
|
|
试验机软件
|
|
1套
|
以下内容为选配*另付费
|
打印机
|
惠普 A4 彩色喷墨
|
|
抗折装置
|
跨度10-300mm可调；压头￠2、3、5、10、20mm 选配或定制
|
|
大变形引伸计
|
10-800mm；10-1000mm；10-1200mm 多种规格
|
|
其它类夹具
|
线材缠绕式夹具、对夹式夹具、M型杠杆式夹具、橡胶波纹夹具、家具表面覆料剥离夹具、90°剥离夹具、建筑砂浆粘结力、土工布、土工格栅、防水板等多种
|

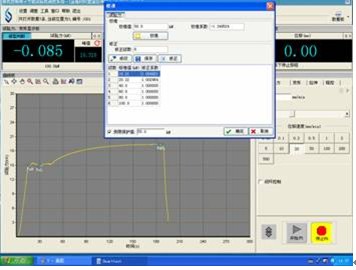

部分软件界面
试验数据
软件配置
力值校准
闭环控制
系统设置
变形校准
