全自动UT焊缝检测

WeldROVER

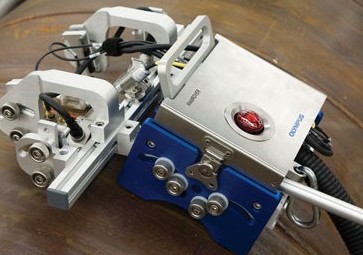

WeldROVER是一款可进行全自动数据采集、达到工业强度要求、操作简便的单轴编码电动扫查器。这款扫查器最多可使用6个探头，对铁磁性管件或容器进行高效的相控阵焊缝检测。具有UT、TOFD、PA功能。

全自动UT焊缝检测

Olympus扫查器家族又添新成员：WeldROVER™！该款完美的扫查器将会带给您平稳顺滑的检测新体验，较手动扫查器更胜一筹！对比海上输油管线铺设领域常用的高生产率分区扫查系统，该款扫查器的整套配置更具经济实用的优势。

WeldROVER是一款操作简易、坚固耐用的单轴编码扫查器，为用户提供了一种完全机械自动化的数据采集方法。其设计宗旨是在无需花费很多时间对检测人员进行培训以及对仪器进行设置的情况下，对铁磁管道或容器环焊缝部位，以及长接缝部位进行快速有效的相控阵检测。扫查器经过配置，最多可使用6个探头，用于相控阵、TOFD、常规UT检测。

WeldROVER是一款操作非常简便的扫查器。可通过一个带有双按钮和速度调节功能的遥控器操作扫查器。扫查器可直接与OmniScan® MX或TomoScan FOCUS LT1连接，而无需复杂的软件、运动控制器电子装置，或进行配置。激光导引指示器以及导向杆，可帮助操作人员手动调节扫查器方向。因此，在无需导引带、复杂的跟踪系统或机动导向功能的情况下，可采集到精确的数据。对于提供全机械自动相控阵（AUT）检测服务的公司，该款扫查器无疑是一种完美的选择。对于已经修完基础OmniScan®课程的用户来说，培训所需时间不会超过1小时。

特色

最多支持6个用于TOFD、相控阵或脉冲回波检测的探头。
持续控制扫查速度，保证在任何速度下完成平稳的数据采集。
小巧的运动控制器可有10种不同的扫查速度，速度范围为5毫米/秒～50毫米/秒。
简易的双按钮遥控器，用于向前或向后做慢给进或持续的编码运动。
使用OmniScan或TomoScan FOCUS LT 仪器进行数据采集，配置所需时间不到5分钟。
4个坚固耐用的磁轮可被驱动，以使扫查器贴附于铁磁材料的表面。
内置水歧管使得施用耦合剂的操作简单有效。
扫查器上装有急停按钮。
激光导引指示器帮助操作人员跟踪焊缝中线或其它任何检测的参考部位。
具有放置远程脉冲发生器/前置放大器的空间，以改善TOFD-P/E检测效果。
可分脐带线缆套管不仅保护线缆，还可增加配置的灵活性。可迅速地重新配置探头。
防水（IP65）

¹与TomoScan FOCUS LT™仪器的连接可使用可选编码器线缆适配器完成。

技术规格

扫查器速度： 每秒钟5毫米～50毫米
编码器分辨率： 2100步/毫米（典型）
电量消耗： 90 W
最大输入电流： 4 A
电压： 24 VDC
电源供应输入电压：100 VAC或240 VAC，自动切换

组件	长度（毫米）	宽度（毫米）	高度（毫米）	重量（公斤）
配有长杆和6个探头的扫查器	430	340	175	12.0
配有短杆和4个探头的扫查器	380	200	175	11.0
MCDC-01运动控制器	175	110	60	1.5
电源供应	200	85	50	1.0
遥控控制	230	50	90	0.8

标准配置

机动扫查器的前部和后部带有臂式旋转探头支架。
用于固定探头支架的2个框架杆，一个为200毫米（8英寸），另一个为340毫米（13.4英寸）。
带有5米线缆的遥控装置。
MCDC-01：单轴DC运动控制器
用于将MCDC-01连接到OmniScan®的编码器线缆。
6个装有弹簧的臂式（SLA）旋转探头支架，以及不同配置所需要的所有支架。
4个TOFD-P/E 31.75毫米的轭。
2个PA 40毫米x55毫米的轭。
2个用于安装PWZ1探头的PA 40毫米x65毫米的轭。
灌溉管件和连接件。
激光导引器及其支架。
2个导向杆。
5米可分套管，用于线缆的保护及与扫查器的连接。
电源供应。
扫查器与附件硬壳便携箱。

注释：用于扫查器操作的所有线缆的长度都是5米。
扫查器套装不包括探头和楔块。

配置

按ASME规范的要求，典型配置为两个PA探头，以及一对或两对TOFD探头。

周向扫查：

在扫查外径等于或大于4英寸的管道时，可支持分别安装于扫查器前端的2个探头及其后端的2个探头。
在扫查外径等于或大于12英寸的管道时，最多可支持位于扫查器前端的4个探头。
在扫查外径等于或大于16英寸的管道时，最多可支持位于扫查器前端的6个探头。

纵波扫查：

在扫查外径等于或大于30英寸的管道时，最多可支持位于扫查器前端的6个探头。


在外径等于或大于16英寸的管道上做周向扫查，以及在外径等于或大于30英寸的管道上做纵向扫查时，扫查器最多可支持安装于其前端的6个探头。	在扫查外径等于或大于4英寸的管道时，扫查器可支持分别安装于其前端的2个探头和其后端的2个探头。

选项

电动水泵（P/N： CFU03）
手动水泵（P/N： WTR-SPRAYER-8L）
TomoScan Focus LT编码器线缆适配器（P/N： C1-DE15F-BXM-0.30M）
备用的5米长可分线缆套管（P/N：OPTX0719）
备用的装有弹簧的探头支架（P/N：WELDROVER-A-SLA）
备用的激光导引器（P/N：WELDROVER-A-LASER）
带有泡沫隔层板的仪器及附件硬壳便携箱。利用泡沫隔层板可将扫查器便携箱转换为工作站。（P/N： WELDROVER-A-ICASE）
备用部件箱（P/N：WELDROVER-A-SPKIT）

用于TOFD检测：

TRPP-5810双通道脉冲发生器/前置放大器（P/N：TRPP-5810）
5682单通道前置放大器（P/N：5682）
TOFD探头和楔块（参见订购信息表）
备用的TOFD/PE 31.75毫米轭（P/N： ADIX689）
UT探头线缆
- 5米UT RG174型同轴线缆，两端都为LEMO-00接头（P/N：C174-LM-LM-5M）
- 5米UT RG174型同轴线缆，一端为LEMO-00接头，另一端为Microdot接头（P/N：C174-LM-UDOT-5M）
- 0.45米UT RG174型同轴线缆，一端为LEMO-00接头，另一端为Microdot接头（P/N： C174-LM-UDOT-0.45M）

用于相控阵检测：

PA探头与楔块（参见订购信息表）
0.5米带4个UT接头的PA延长线缆
（P/N： E128P0-0202-OM）
PA探头分路器（P/N：OMNI-A-ADP05）
备用的PA 40毫米 x 55毫米轭（P/N： ADIX655）
备用的PA 40毫米 x 65毫米轭，用于PWZ1探头（P/N：ADIX1082）
