主要技术参数

测量功能：应力测定采用侧倾固定ψ法，还可以实现侧倾固定ψ摆动法；如选择140-170度测角仪则可以采用同倾法。在使用立式测量架或专用φ角转动机构的条件下可方便的测定主应力的大小和方向。可以取不同的φ角、ψ角测定钢中的残余奥氏体含量。

定峰方法：采用交相关法，并编入半高宽法，抛物线，法重心法供选用。

测角仪园半径：105mm

2θ扫描范围:120°～170°；

备选140°～170°

45°～170°

ψ角范围：-6°～60°，摆动：0°～±6°

2θ最小步距：0.01°

计数时间：0.2～20s

准直管提供光斑直径：0.75、1.5、3、6mm

X光管管压/管流：15～30KV/3～10mA连续可调

X光管靶材：铬、钴、铜、锰

探测器：正比计数管

重量：测角仪10kg;总重：50kg

电源：AC 220v,50Hz,1000w

环境温度：0～40℃

X-350A型 X 射线应力测定仪

本仪器的独创性和先进性在于它的θ-θ扫描Ψ测角仪，测定残余应力以侧倾固定法为主，实现理想的测量方法，必要时还可转为同倾法，同时保持结构简洁轻便灵活的特点。应用PC微电脑,Windows环境操作。引入交相关法进行数据处理,显著提高定峰精度和应力测量精度。应用微型激光器。

本仪器基于X射线衍射原理，除测定应力之外，还可以方便地测定钢中残余奥氏体含量；配置2θ范围为45°～170°的测角仪，还可以测定实际工件的织构。

X射线应力测定方法分为同倾法和侧倾法,侧倾法比同倾法具有无可比拟的优越性；从另一角度分类又分为固定ψ₀法和固定ψ法，后者又因原理准确实用效果好而优于前者。更具魅力的是将此二优结合起来，即在侧倾的条件下实施固定ψ法，便会产生喜人的新特点──吸收因子恒等于1。这就是说，不论衍射峰是否漫散，它的背底都不会倾斜，峰形基本对称，而且在无织构的情况下峰形及强度不随ψ角的改变而变化。显然这个特点对提高测量精度是十分有利的。所以行家们都知道，侧倾固定ψ法是最理想的测量方法。然而，迄今国内外尚无以侧倾固定ψ法为主的应力测定仪。所以在我国X射线应力测定领域里普遍采用的都是同倾固定ψ₀法。对于使用多功能仪器者来说，虽然在必要时可以实现固定ψ法和侧倾法，但是由于仪器机构和功能的限制，总会伴随诸多困难和麻烦，更难应用于现场测量。新型X-350A X射线应力测定仪便是在这种情况下应运而生的。本系统以其独创性和先进性获得国家专利(ZL 专利号：98244375.7)。

测定残余奥氏体含量无需更换探测器的位置，在一次扫描中完成测量，而且可以针对同一测试点取不同的Φ角、Ψ角进行测定，以便探测织构的影响。还可以在测定残奥含量的同时，分别测定两相的应力。这是本仪器独有的功能，对于实体工件具有极其可贵的实用价值。

由于2θ平面与ψ平面相互垂直，2θ运动不受ψ运动的制约，2θ扫描范围还可以加大，新近研制的X-350A45170型测角仪，其2θ扫描范围为45°～170°，该测角仪用于测定残奥时可以选取两、三对衍射峰，使测量更加准确；配置旋转工作台，可以用于织构测定。

引入交相关法进行数据处理,显著提高定峰和应力测量精度。

为X光管配置高压开关电源，最大功率30KV×10mA，稳定度优于0.1% 。

支承测角仪的台式支架设有X、Y、Z平移机构，并采用直线滚动导轨，升降平移精密而轻快。从而可以方便地设置试样，并有利于测定应力沿X、Y方向上的分布。

引入钢带传动和曲线滚动导轨等先进技术，显著测角仪的传动精度。

作为备选件，支架与测角仪之间可以装备针对同一测试点转Φ角的连接机构，这样即可测定主应力的大小及其方向；加上专用软件，可以测定三维应力。

应用PC微电脑，Windows环境操作，界面友好，使用方便。提供侧倾、同倾固定ψ法、摆动法应力测定以及主应力计算、残奥测定等专用软件，软件丰富而实用。

采用微型激光器校准测试点的位置与方向。

本系统的测角仪以其独特的构思和巧妙的设计，使得在2θ平面上的光管和探测器同步等速相对而行，严格满足固定ψ法的衍射几何；另外，又使2θ平面与ψ平面相互垂直。这样便保证了本系统以侧倾固定ψ法为主，实现理想的测量方法；同时保持结构简洁灵活轻便的特点。

为了解决类似直角焊缝部位的测试问题，专门设计了X-350AL型同倾测角仪供选购，其2θ扫描范围为140°～170°。

返回主页返回产品展示应力仪用途

产品展示

X-350A型

X射线应力测定仪

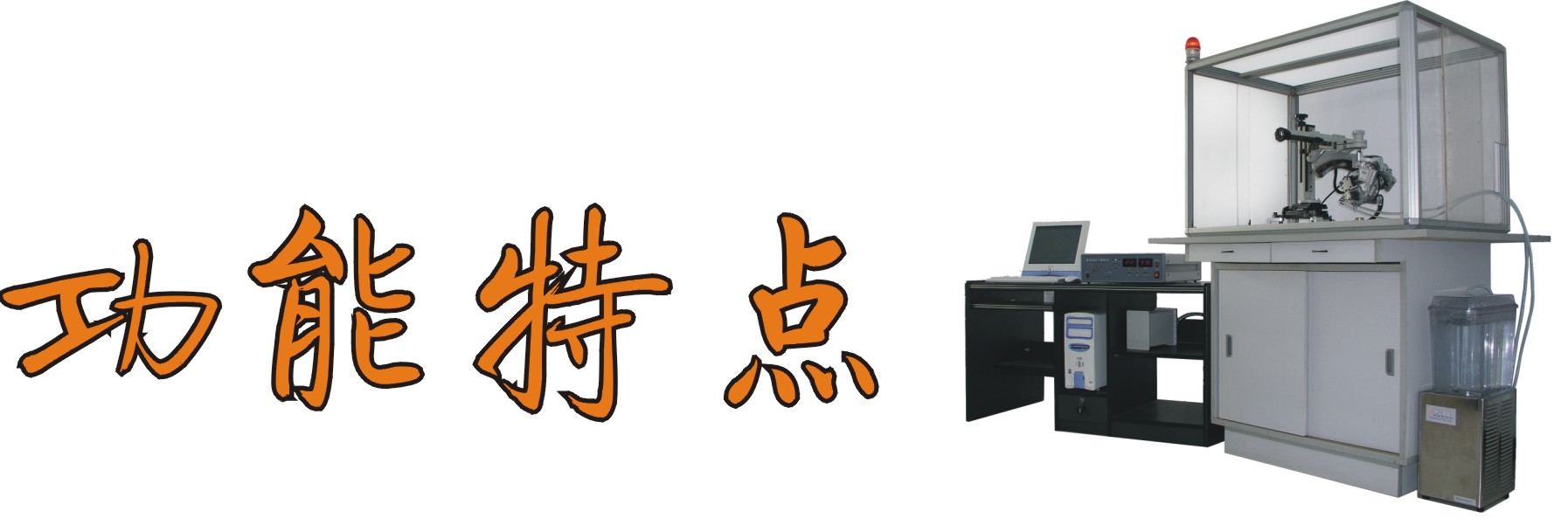

整机图

主机包括PC微电脑、主控箱、高压油箱、测角仪及台式支架；另有立式测量架、电控永磁吸盘、电解抛光机、X射线管专用热交换器、X射线防护罩等附件。

X-350A型

X射线应力测定仪

本仪器依据中华人民共和国标准GB7704--87《X射线应力测定方法》, 能够在短时间内无损地测定材料表面指定点、指定方向的残余应力, （用“+”、“-”号分别表示拉、压应力），并具备测定主应力大小和方向的功能。在构件承载的情况下测得的是残余应力和载荷应力之代数和，即实际存在的应力。适用于各种金属材料经过各种工艺过程（铸造、锻压、焊接、磨削、车削、喷丸、热处理及各种表面热处理）制成的构件。本仪器因功能齐全而适于实验室的试验研究工作又因轻便灵活而适于现场测量。

本仪器还可以用于测定钢中残余奥氏体含量，测定材料中的织构。

欲进一步了解X射线应力测定仪，请点击 用途概述功能特点。

X-350A型

X射线应力测定仪

测角仪

本仪器以为θ-θ扫描Ψ测角仪为主要特点，直接实现理想的测量方法——侧倾固定Ψ法。

在2θ平面上，X射线管与探测器对称分布，测量时同步相向或相反运动，实现θ-θ扫描，严格满足固定Ψ法的几何条件；2θ平面与Ψ平面垂直，2θ平面的倾角直接等于Ψ角；这种测量方法即所谓侧倾固定Ψ法。这是本仪器独创性和先进性之所在。

附件之一

立式测量架

立式测量架采用立柱加四联杆曲臂式结构，电机驱动，升距0- 2.5M,伸距0-1.5M,立柱回转360度输出端有万向节与测角仪连接，可使测角仪对准任何方向,适用于大中型构件各个部位的应力测定。　

附件之二

电解抛光机

电解抛光机由直流电源、笔式抛光电极和夹式阳极组成（如左图）。用于对测试点的表面处理，快速对构件待测部分进行局部抛光，去除机械加工和砂磨留下的附加应力层。需要时可以配备电解液循环机和相应的电极。

附件之三

电控永磁吸持器

电控永磁吸持器包括三个电永磁吸盘和一个电控箱（如左下图），吸盘配装在台式支架的支脚下（如左上图），采用新型强永磁材料制造，体积小，吸力强。依据电永磁原理，充磁后无须用电，磁力可长久保持，再通电并按退磁钮方可收敛磁力。如在室内测量可不必考虑测角仪的重心，将之稳固吸持于案上，测角仪之下便有较充分的空间用于安放较大的被测工件。如到车间或现场测量，则可利用此吸盘将测角仪吸附于大型工件的上面、立面或仰面进行测量。
